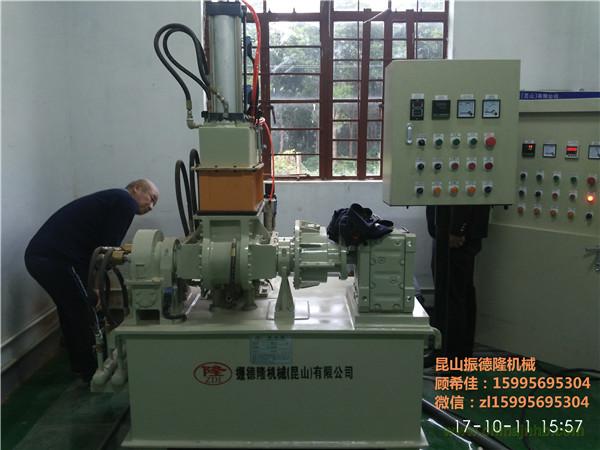

昆山振德隆機械NR 5L密煉機

混合容量5L，生產量依據比重約4-8kg/次，一小時約4-7次，每小時產量約16~56Kg，

常用氣壓：0.4-0.7Mpa

主動電機：11Kw 6P AC

傾斜電機：0.55Kw 4P AC

氣缸直徑：120cm

傾斜角度：140°

攪拌軸轉速：32/25RPM（可選）

機械重量：1100Kg

投料方式：背投式/前投式

溫度控制溫差：+-2攝氏度

安裝尺寸（H*W*L）：2300*1100*2000

昆山振德隆機械NR 5L密煉機

A. 混合槽有效容積  : 5L

B. 葉軸            : 雙葉片式。耐磨環采用特殊合金材料。

C. 葉軸的轉速（可選） : 前軸 : 38 r.p.m       后軸 : 29r.p.m

D. 電力裝置        : 1. 主要馬達   : AC 7.5KW, 6P, 380V, 50HZ

                    2. 翻轉馬達   : AC 0.4KW, 4P, 380V, 50HZ

E. 潤滑方式        : 1. 葉軸軸承座用黃油潤滑。

                    2. 減速機箱采用油浴自濺式潤滑。

F. 卸料方式        : 翻轉式卸料。

G．密封方式        : 機械式迫緊密封。

H. 溫度控制        : 采用蒸汽加熱和水冷卻，可自動控制溫度。

I. 馬達方向        : 當操作者面對機器卸料面站立時,馬達在機器右側。

                   馬達和減速機呈垂直放置。

J. 主機傳動系統    : 將動力直接傳動至減速齒輪箱，該齒輪箱與

                    前葉軸由齒輪聯軸器連結,前葉軸經由咬合齒輪傳動后葉軸。

K. 翻轉電機傳動系統: 通過聯軸器直接將動力傳至蝸桿，由蝸桿帶動蝸輪。

L. 主電機保護      : 當主電機電流超過電流表設定電流時，加壓蓋自動上升，

                           電流恢復正常時加壓蓋自動下降。

說明 :

1. 葉軸           : 由優質40Gr經精密加工、耐磨處理制成,工作面經鍍鉻處理。

2. 機架           : 材質  鋼板焊接后熱處理，經精密銑、鏜加工制成。

3. 底座           : 鋼板焊接經加工制成。

4.軸承座及軸承    : 軸承座采用鑄鋼經精密加工制成，軸承采用TWB品牌。

5. 咬合齒輪       : 由FCD600制成,直齒型。

6. 減速箱         : K97減速機，1:24.77速比（可選），上海森聯品牌。

7. 聯軸器         : 孔內齒及孔外齒均為鑄鋼制成。

8. 攪拌槽及加壓蓋 : 由特殊合金鋼鑄造，經精密加工、耐磨處理后鍍鉻制成。

9.機械重量        : 2000KG

10.外形尺寸       : 長1700MM，  寬1000MM，  高2160MM。

11.  翻轉系統      :0.4KW剎車電機，蝸輪蝸桿傳動。

12. 馬達          : 1. AC 10HP,3相,6P,380V,50HZ 全密閉式鼠籠型馬達。江淮品牌。

                  : 2. AC 0.5HP,3相，4P,380V,50HZ 全密閉式鼠籠型馬達。東元品牌。

13. 電氣箱        : 直接自動起動方式，主要電氣元件采用臺安品牌。

14. 電磁閥        : 采用亞德客品牌，配油水分離器。

15. 配送          : 防漏密封環四只，防塵罩密封條一條，專用工具一套。

16. 公用設備 :

一.電力條件:

主馬達  -AC 380V,50HZ,3相

控制電路-AC 220V,50HZ,單相

壓縮空氣條件 6-8公斤

二.冷卻或加熱方式— 請由買方自備相關溫控裝置。

17. 不包括   : 基礎工程、 安裝工程、架設工程、機器以外之管路工程、電線結構工程。
