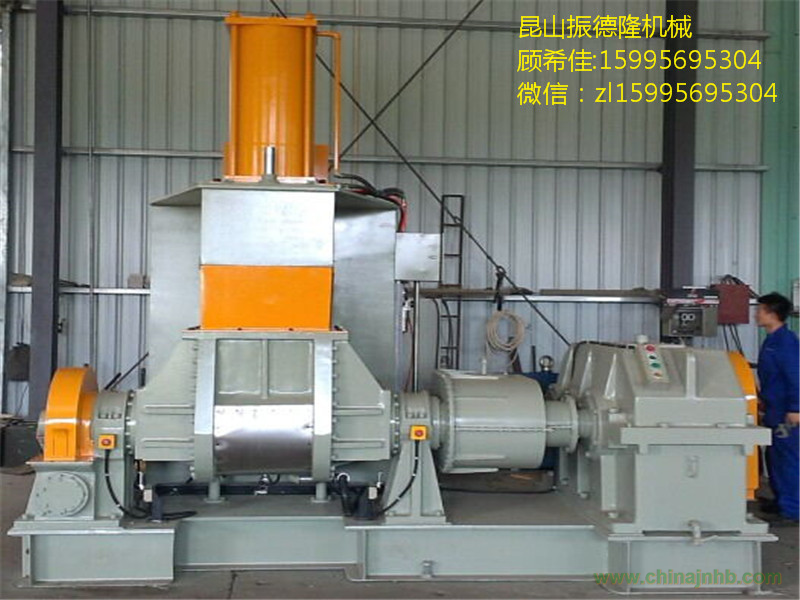

昆山振德隆機械PE翻轉式密煉機110L

混合容量110L，生產量依據比重約100-140kg/次，一小時約5-7次，每小時產量約500~980Kg，

常用氣壓：0.6-0.8Mpa

主動電機：160Kw 6P AC

傾斜電機：5.5Kw 4P AC

氣缸直徑：420cm

傾斜角度：140°

攪拌軸轉速：32/25RPM（可選）

機械重量：14000Kg

投料方式：背投式/前投式

溫度控制溫差：+-2攝氏度

安裝尺寸（H*W*L）：4150*2950*3750

昆山振德隆機械PE翻轉式密煉機110L

A. 混合槽有效容積  : 110L

B. 葉軸            : 雙葉片式。耐磨環采用特殊合金材料。

C. 葉軸的轉速      : 前軸 : 38/32 r.p.m       后軸 : 29/25r.p.m

D. 電力裝置        : 1. 主要馬達   : AC 160KW, 6P, 380V, 50HZ

                    2. 翻轉馬達   : AC 7.5KW, 4P, 380V, 50HZ

E. 潤滑方式        : 1. 葉軸軸承座用黃油潤滑。

                    2. 減速機箱采用油浴自濺式潤滑。

F: 投料方式        :前后投料和背部投料（可選）

G. 卸料方式        : 翻轉式卸料。

H．密封方式        : 機械式迫緊密封。

I. 溫度控制        : 采用電加熱，低于設定溫度自動加熱，達到設定溫度自動停止加熱或者通強制冷卻水。

J. 馬達方向        : 當操作者面對機器卸料面站立時,馬達在機器右側。

                    馬達和減速機呈并排平行放置。

K. 主機傳動系統    : 通過皮帶輪將動力間接傳動至減速齒輪箱，該齒輪箱與

                    前葉軸由齒輪聯軸器連結,前葉軸經由咬合齒輪傳動后葉軸。

L. 翻轉電機傳動系統: 通過聯軸器直接將動力傳至蝸桿，由蝸桿帶動蝸輪。

M. 主電機保護      : 當主電機電流超過電流表設定電流時，加壓蓋自動上升，

                           電流恢復正常時加壓蓋自動下降。

說明 :

1. 葉軸           : 由優質火車軸經精密加工、耐磨處理制成,工作面經鍍鉻處理。

2. 機架           : 材質  鋼板焊接后熱處理，經精密銑、鏜加工制成。

3. 底座           : 國標槽鋼、鋼板焊接經加工制成。

4.軸承座及軸承    : 軸承座采用鑄鋼經精密加工制成，軸承采用TWB品牌。

5. 咬合齒輪       : 由FCD600制成,直齒型。

6. 減速箱         : 500型減速機硬齒面.

                  2段式減速，斜齒型式。

                  軸齒為鍛鋼S45C制成。

                  齒輪為FCD600制成。

                  箱體為FCD500制成。

7. 聯軸器         : 孔內齒及孔外齒均為鑄鋼制成。

8. 攪拌槽及加壓蓋 : 由特殊合金鋼鑄造，經精密加工、耐磨處理后鍍鉻制成。

9.機械重量        : 15000KG

10.外形尺寸       : 長4110MM，  寬3200MM，  高3400MM。

11.  翻轉系統      : 7.5KW剎車電機，蝸輪蝸桿傳動。

12. 馬達          : 1. AC 215HP,3相,6P,380V,50HZ 全密閉式鼠籠型馬達。

: 2. AC 10HP,3相，4P,380V,50HZ 全密閉式鼠籠型馬達。

13. 電氣箱        : Y-▽ 自動起動方式，主要電氣元件采用臺灣東元品牌。

14. 電磁閥        : 采用日本SMC品牌，配油水分離器。

15．PLC           :臺灣臺達。

16. 配送          : 防漏密封環四只，專用工具一套。

17. 公用設備 :

一.電力條件:

主馬達  -AC 380V,50HZ,3相

控制電路-AC 220V,50HZ,單相

壓縮空氣條件 6-8公斤

二.冷卻或加熱方式— 請由買方自備相關溫控裝置。

18. 不包括   : 基礎工程、 安裝工程、架設工程、機器以外之管路工程、電線結構工程。
