I-RPT型巖石波速測試儀（Rock parameter test）|巖石聲波參數測試儀
關鍵詞：巖石波速、巖石力學、彈性波速、時域、頻域

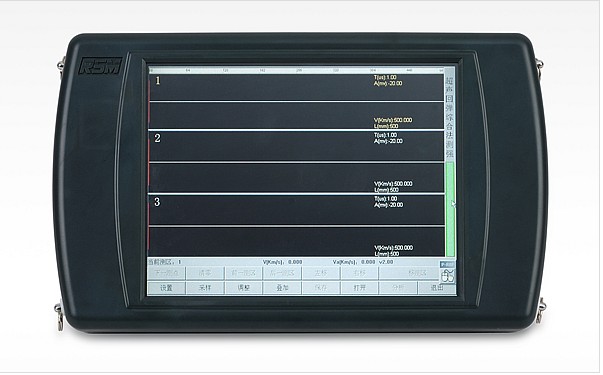

I-RPT（Rock parameter test）型巖石波速測試儀|巖石聲波參數測試儀
是一款專用于巖石聲波參數測試的專業儀器，該儀器做工精細，檢測效率高，現場能夠及時計算出波速，波幅，不僅可以用于工程施工中的巖體波速測試，還可以勝任小尺度的巖石試件至金屬零件的室內實驗波速測試工作及研究，提供石材建筑構件等無損探傷的一個有效手段，可集中反映巖石的（節理，裂隙，強度等）的各種信息。是工程檢測單位和高等院校的首選儀器。
工作原理圖：
二、應用領域：
1.室內巖芯及巖樣的縱波，橫波波速測試
2.試驗室內巖芯及巖柱承壓下測試
3.室外巖體單孔及跨孔間波速測試
符合：
﹡《水利水電工程巖石試驗規程》SL264-2001
《水利水電工程物探規程SL326-2005》
﹡中華人民共和國水利行業標準<<巖石聲波參數測試儀校驗方法 SL 120-2012 >>
技術特點：
1、儀器做工精細、采用專業機箱
2、界面直觀、操作方便
3、雙通道接收電路，檢測效率高
4、可以連接：壓電式、磁致伸縮、電火花等多種震源，功能可擴展
5、首波初讀時、聲副可以自動判讀、現場處理數據高效
6、數據實現USB口傳輸、U盤、儲存卡都適應
7、現場及時計算出深度-波速、深度-波幅曲線，分析結果一目了然
8、交直流兩用，電池供電6小時以上
9、數據16進制可以轉換成ASCII碼，并顯示具體數值大小及變化，一列記錄時間，一列記錄波動大小。
性能指標：
|
型號
|
YB-RPT（Rock parameter test）
|
|
主控形式
|
內置工控機
|
|
采樣方式
|
發射、接受獨立分開
|
|
顯示模式
|
7.4寸真彩顯示屏640×480
|
|
操作方式
|
觸摸屏
|
|
儲存模式
|
電子硬盤
|
|
深度計數方式
|
手動記錄
|
|
觸發方式
|
信號觸發、外觸發
|
|
采樣間隔
|
0.1μs～200μs
|
|
記錄長度
|
0.5k、1k、2k、4k、8k五檔可調
|
|
發射電壓
|
500V/1000V可選
|
|
放大增益
|
82dB
|
|
通道數
|
一個發射通道、兩個接收通道
|
|
一次提升測試剖面
|
兩個剖面
|
|
發射脈寬
|
0.1μs～100μs連續可調
|
|
頻帶寬度
|
300Hz～500kHz
|
|
接受靈敏度
|
≤30
|
|
道間串擾
|
≤1/400
|
|
數據傳輸模式
|
USB傳輸
|
|
工作溫度
|
-5℃～+40℃
|
|
供電模式
|
內置鋰電池≥5小時
|
|
體積
|
25×16×7cm
|
|
重量
|
2kg（含電池）
|
試驗室內巖芯及巖柱承壓下測試
1
室外巖體單孔及跨孔間波速測試
