D641X氣動法蘭式軟密封蝶閥產品詳細介紹：
產品概述

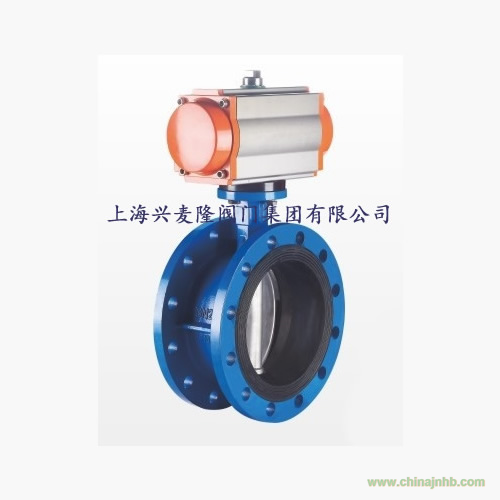

D641X氣動法蘭式軟密封蝶閥外形美觀，其閥體、閥板、閥軸為同心結構設計。蝶閥結構緊湊，90℃回轉開關輕松，具有密封可靠、使用壽命長等特點。與ZMA氣動執行器相配，閥瓣與閥軸采用無銷連接，介質與閥軸閥體完全隔離，維護簡便易行，雙向氣泡級密封，外表采用環氧樹脂噴塑處理，達到環保標準。廣泛應用于食品、環保、輕工、石油、造紙、化工、電力等行業的工業自動化系統中，作為調節和截止使用。
產品特點
1.
本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠：
2.
密封副材料選用不繡鋼和丁晴耐油橡膠配對，使用壽命長：
3.
橡膠密封圈既可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇：
4.
蝶板采用框架結構，強度高，過流面積大，流阻小：
5.
整體烤漆、能有效地防止繡蝕且只要更換密封閥座材料，就可以使用于不同介質：
6.
閥體具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝：
7.
本閥結構獨特，操作靈活、省力方便。
產品執行標準
|
設計與制造
|
GB/T 12238
|
|
法蘭連接
|
GB/T 9113
GB/T 17241.6
|
|
結構長度
|
GB/T 12221
|
|
試驗和檢驗
|
GB/T 13927
|
技術參數
|
公稱通徑
|
DN（mm）
|
50-1200
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
殼體強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、污水、蒸汽、油品等
|
|
驅動形式
|
氣動
|
主要零件材料
|
零件名稱
|
零件材料
|
|
閥體
|
球墨鑄鐵
|
|
蝶板
|
球墨鑄鐵、鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
NBR、EPDM、VITON、PTFE
|
|
閥桿
|
20Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨
|
