比例積分閥產品詳細介紹：
ET7200系列電動調節閥是由作用力1000N電動執行器與口徑DN20-DN65調節閥體組合而成的電動調節閥系列，其廣泛應用于空調制冷，采暖以及樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制溫度，濕度，壓力和節能的目的。
產品特點：
1.執行器之家采用鋁壓鑄成型（表面經噴砂烤漆處理）外殼用ABS工程塑料，體積小，重量輕。
2.執行器選用可逆同步電機，具有過載限位開關保護功能，帶限位開關，執行器電機自行停止。
3.工作電壓：AC24V±10% 50/60Hz(也可以訂制選用AC220V）
4. 控制信號：開關/浮點信號/開關帶無源信號反饋

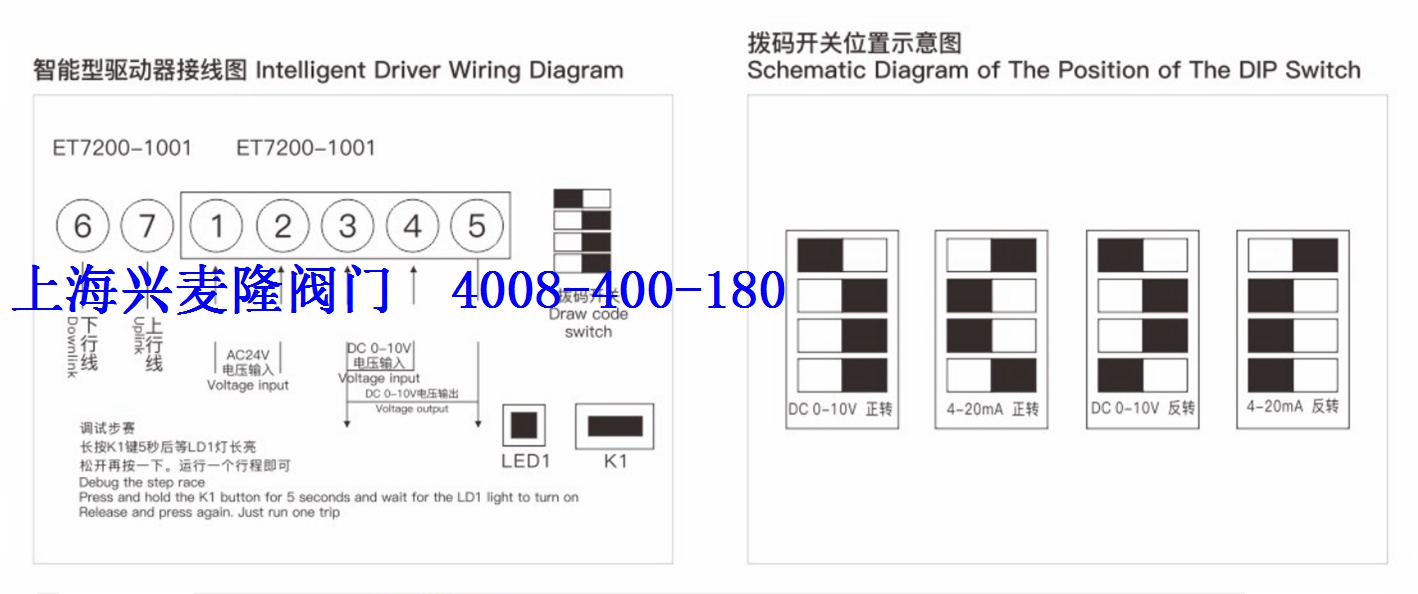

模擬：0-10V/4-20mA反饋輸出可選電壓0-10V、或電流信號4-20mA DC。
閥體技術參數
|
閥體型號
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
|
閥桿行程
|
20
|
20
|
20
|
20
|
20
|
20
|
|
壓差（mpa）
|
0.3
|
20
|
0.3
|
0.3
|
0.3
|
0.3
|
|
流量系數KV值
|
10
|
10
|
16
|
25
|
40
|
63
|
|
公稱壓力
|
1.6mpa
|
|
液體溫度
|
水-10℃-95℃ 蒸汽-10℃-180℃
|
|
介質
|
冷/熱水，蒸汽等
|
|
材質
|
閥體
|
黃銅、不銹鋼、鑄鋼（蒸汽須選擇法蘭鑄鋼、不銹鋼閥體
|
|
閥芯
|
黃銅，不銹鋼
|
|
閥桿
|
不銹鋼
|
|
密封
|
四氟填充，V型密封，彈簧自補償、WCB、304
|
|
泄漏量
|
單座閥小于KV值得0.04%
|
執行器技術參數
|
執行器型號
|
ET7200-1003
|
ET7200-1002
|
ET7200-1001
|
|
動作/控制
|
可逆的，遞增控制
|
可逆的，遞增控制
|
比例式制型正轉或反轉
|
|
電源電壓
|
AC220V 50/60HZ±10%
|
AC24V 50/60HZ±10%
|
AC24V 50/60HZ±10%
|
|
電機型式
|
交流永磁同步可逆機電
|
|
作用力
|
1000N
|
1000N
|
1000N
|
|
控制信號
|
增量/開關信號
|
開關/增量/浮點信號
|
0（2）~10VDC或0（4）~20mADC
|
|
反饋信號
|
/
|
無源信號（可選有源）
|
0（2）~10VDC或0（4）~20mADC
|
|
功率消耗
|
7.5VA
|
7.5VA
|
7.5VA
|
|
行程
|
25mm
|
25mm
|
25mm
|
|
工作溫度
|
-10~-90
|
-10~-90℃
|
-10~-9℃
|
|
工作濕度
|
10%90%RH無結露
|

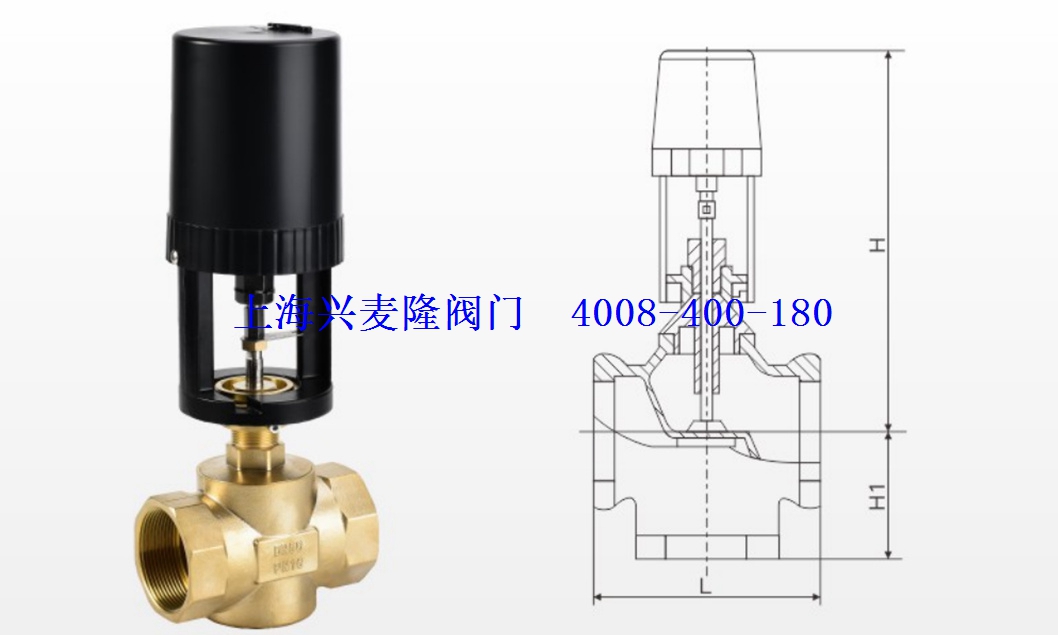

主要外形連接尺寸
|
閥體型號
|
規格
|
形式
|
最大壓差MPa
|
KV值
|
尺寸（L
|
尺寸（H+H1）
|
|
GS6620
|
DN20
|
二通
|
0.3
|
8
|
10
|
28
|
|
GS6620
|
DN25
|
二通
|
0.3
|
10
|
11
|
29
|
|
GS6620
|
DN32
|
二通
|
0.3
|
16
|
12
|
32
|
|
GS6620
|
DN40
|
二通
|
0.3
|
25
|
12.5
|
35
|
|
GS6620
|
DN50
|
二通
|
0.3
|
40
|
13
|
35
|
|
GF8042
|
DN65
|
二通
|
0.3
|
65
|
25.5
|
47
|
|
GS6620-3
|
DN25
|
三通
|
0.3
|
10
|
11
|
35
|
|
GS6620-3
|
DN32
|
三通
|
0.3
|
16
|
12
|
35
|
|
GS6620-3
|
DN40
|
三通
|
0.3
|
25
|
12.5
|
41
|
|
GS6620-3
|
DN50
|
三通
|
0.3
|
40
|
13
|
41
|
|
GF8042-3
|
DN65
|
三通
|
0.3
|
63
|
25.5
|
52
|
安裝注意事項
安裝調節閥要清洗管道，閥門入口側要安裝過濾網。
安裝時預留足夠時間，以便進行維修。
閥體內介質流向應與閥體上的箭頭方向一致。
在設計圖紙上無標明調節閥安裝位置時，調節閥一般安裝在回水管上。
應優先考慮垂直安裝，特殊場合可傾斜或水平安裝，但體積，重量，振動過大時需加支撐固定。
閥體法蘭與管道連接應保持同心軸，避免產生剪切力，連接螺栓自然鎖緊。
