DPZYC自力式壓差控制閥產品詳細介紹：
產品概述：
DPZYC型自力式壓差控制閥，是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的節能產品。適用于空調、供暖方式采用雙管系統的壓差控制，也適用于分戶計量供暖系統和變流量空調系統。保證系統壓差基本不變，降低噪音，平衡阻力，消除熱網和水力失調。根據安裝位置分為供水式（G）和回水式（H）.
工作原理介紹：

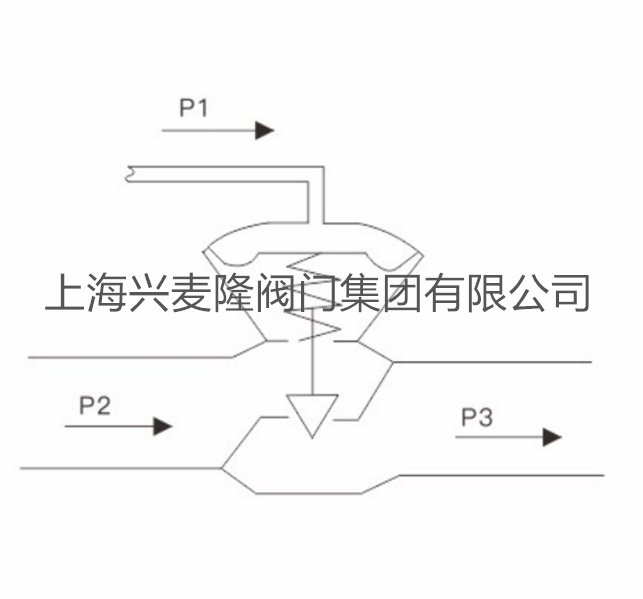

現以安裝在回水管道上的自力式壓差控制閥為例說明工作原理。當供水壓力P1增大或減小時，信號由連接管傳入膜片上腔，帶動閥芯下移或上移，使閥座的流通面積減小或增大，P2-P3也增大或減小，直至P1-P2保持原值恒定。當回水壓力P3增大或減小的瞬間，由閥座流向出口的流速降低或升高，膜片下壓力P2也在這個瞬間增高或降低，帶動閥芯上移或下移，直至膜片的受力重新平衡，P2恢復原值，P1-P2保持原值恒定，從而保證了系統的供回水間壓差基本不變。
技術參數：
|
型號
|
公稱壓力
|
殼體試驗壓力
|
適用介質
|
介質溫度
|
壓差控制范圍
|
|
定壓差型
|
可調壓差型
|
|
DPZYC-16
|
1.6MPa
|
2.4MPa
|
水
|
0~80℃
|
10KPa、20KPa、30KPa
|
10-30KPa
|
主要外形尺寸及性能參數：
|
DN（mm）
|
L（mm）
|
H
|
H1
|
流量m 3/h
|
|
32
|
200
|
91
|
94
|
1-4
|
|
40
|
200
|
147
|
112
|
1.5-6
|
|
50
|
200
|
120
|
122
|
2-8
|
|
65
|
210
|
125
|
120
|
3-12
|
|
80
|
260
|
188
|
133
|
5-20
|
|
100
|
280
|
208
|
160
|
10-30
|
|
125
|
290
|
226
|
175
|
15-45
|
|
150
|
336
|
258
|
195
|
30-80
|
|
200
|
405
|
301
|
230
|
40-180
|
|
250
|
450
|
367
|
265
|
100-300
|
|
300
|
600
|
430
|
300
|
150-500
|
|
350
|
-
|
504
|
340
|
200-700
|
|
400
|
-
|
396
|
400
|
275-900
|
|
500
|
-
|
480
|
490
|
430-1400
|
|
600
|
-
|
570
|
580
|
500-2000
|
安裝說明
按閥體上箭頭所示的水流方向安裝，回水式壓差控制閥必須安裝在回水管道上，在供水管道上將連通管的安裝接頭裝好，并確認其內孔與供水管相通（安裝接頭為1/2管螺紋），然后將連通管的另一頭與閥門上的控制孔相連，供水式壓差控制閥必須安裝在供水管道上，連通管與回水相通。如下圖所示。
注意事項
1.
該閥無關閉功能，閥前后需安裝一只閘閥，便于檢修：
2.
為了便于調試，建議在連通管與管道結合處加裝球閥;
3.
出廠時，壓差調節器為關閉狀態，此種狀態下的固有壓差為0.03MPa可滿足大多數的工作狀況。如果需要再增大壓差時，請按如下方法調節;
(1)
逆時針旋下壓差調節器的蓋帽;
(2)
用螺絲刀逆時針慢慢選裝壓差調節器的閥芯，壓差會逐漸增大，直至達到要求;
(3)
調節完畢后將蓋帽旋上。
