DBEDRV動態平衡電動二通閥產品詳細介紹：
功能及應用
動態平衡二通閥用于風機盤管冷水、熱水管道或供暖系統管道，通過開啟或關斷管道，達到控制室內溫度目的。在系統運行時避免動態水力干擾，維持管網的流量恒定，使溫度控制更加精確。
工作原理
在制冷和供熱系統中，風機盤管通常由電動二通閥控制。當一些風機盤管關閉時，其他運行的風機盤管流量將增加，引發室溫波動。DBEDRV是集動態流量平衡閥和電動二通閥于一體的產品，由電熱調節器DBEDRV控制。在閥門開啟時，通過動態平衡閥的恒流作用維持流經設備的流量不變而不受系統壓力波動的影響，使控制精度更高。在制冷或供熱系統中，當室溫達到房間溫控器設定值時，房間的溫控器發送信號到電熱調節器，令閥門關閉。當室溫高于或低于設定溫度時，房間溫控器發送信號到電熱調節器，令閥門開啟。通過閥門關閉和開啟，使室溫始終保持在房間溫控器設定的溫度范圍內。內置閥芯會自動保持流量恒定。

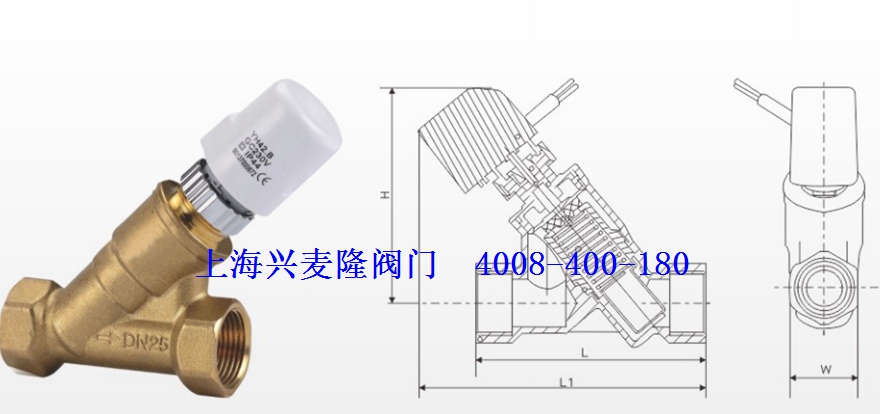

外形尺寸
|
口徑
|
L(mm)
|
L1（mm）
|
H（mm）
|
W（mm）
|
|
DN15
|
98
|
143
|
118
|
31.0
|
|
DN20
|
100
|
145
|
120
|
32.0
|
|
DN25
|
102
|
148
|
122
|
36.0
|
產品特點
1. 通過控制系統信號實現開/關控制;
2. 動態流量平衡，消除末端設備的相互干擾;
3. 系統調控精度更高，比傳統的變流量系統更舒適;
4. 工廠預置流量;
5. 不需要現場調試，系統運行效率更高。
技術參數
|
公稱通徑
|
DN15-DN25
|
|
承壓等級
|
PN20
|
|
工作溫度
|
0-110℃
|
|
工作介質
|
空調冷熱、乙/丙二醇溶液
|
|
連接標準
|
螺紋連接
|
|
控制誤差
|
±10％
|
|
工作壓差
|
20-200Kpa/30-300KPa
|
|
執行器防護等級
|
IP44
|
|
工作電壓
|
220VAC 50Hz
|
|
啟動時間
|
3min
|
|
控制特性
|
開/關控制
|
|
關斷壓差
|
200kpa
|
零件材質
|
1
|
閥體
|
黃銅
|
|
2
|
閥膽
|
黃銅
|
|
3
|
阻斷片
|
EPDM
|
|
4
|
閥桿
|
不銹鋼304
|
|
5
|
彈簧
|
不銹鋼304
|
|
6
|
復位彈簧
|
不銹鋼304
|
|
7
|
密封材料
|
丁晴橡膠
|
|
8
|
執行器
|
外殼材料：阻燃PC
執行器內件：增強POM
|
產品型號
|
型號
|
口徑
|
工作壓差（KPa）
|
額定流量
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
J
|
K
|
M
|
N
|
P
|
|
DBEDRV
|
DN15
|
20-200
|
0.36
|
0.47
|
0.6
|
0.8
|
1
|
1.15
|
125
|
1.51
|
-
|
-
|
-
|
-
|
|
DBEDRV
|
30-300
|
-
|
0.47
|
0.6
|
0.8
|
1
|
1.15
|
125
|
1.51
|
1.6
|
1.8
|
2
|
-
|
|
DBEDRV
|
DN20
|
20-200
|
0.36
|
0.47
|
0.6
|
0.8
|
1
|
1.15
|
125
|
1.51
|
-
|
-
|
-
|
|
|
DBEDRV
|
30-300
|
-
|
0.47
|
0.6
|
0.8
|
1
|
1.15
|
125
|
1.51
|
1.6
|
1.8
|
2
|
|
|
DBEDRV
|
DN25
|
20-200
|
-
|
-
|
0.6
|
0.8
|
1
|
1.15
|
125
|
1.51
|
-
|
-
|
-
|
-
|
|
DBEDRV
|
30-300
|
-
|
-
|
0.6
|
0.8
|
1
|
1.15
|
125
|
1.51
|
1.6
|
1.8
|
2
|
2.09
|
