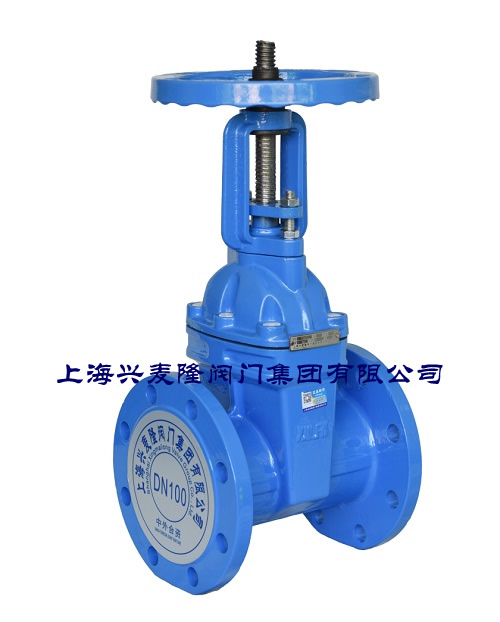

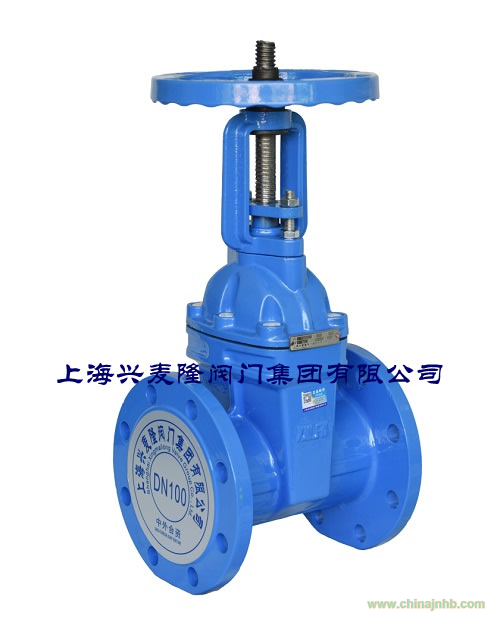

法蘭明桿閘閥產(chǎn)品概述：
FG41Q明桿彈性座封閘閥，承壓部件為鑄鐵、閘板包膠：表面采用無害環(huán)氧樹脂靜電噴塑涂裝，可用于飲水管路：閥體采用無閘槽設計，不會造成污物淤積，更適用于污水工況。廣泛應用于自來水、污水處理、冶金石油、建筑、化工、電力等行業(yè)。
主要零件材料
|
零件名稱
|
閥體/閥蓋/手輪
|
閘板
|
填料
|
閥桿
|
|
材料
|
灰鑄鐵/球墨鑄鐵
|
球鐵+三元乙丙橡膠
|
石墨
|
不銹鋼
|
主要外形連接尺寸
|
DN（mm）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
|
H（全關）
|
322
|
332
|
350
|
420
|
581
|
581
|
736
|
882
|
1009
|
1300
|
1380
|
|
H（全開）
|
374
|
398
|
429
|
524
|
721
|
736
|
942
|
1013
|
1117
|
1655
|
1805
|
注：本表中結構長度按GB/T
12221標準。
