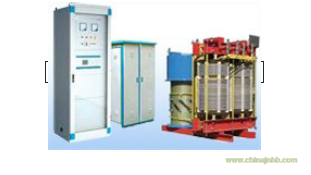

概述 我公司自行開發研制的S-XHQ消弧線圈自動調諧及接地選線成套裝置，是集自動實時跟蹤補償電網電容電流和單相接地選線于一體的新型智能化綜合裝置，由接地變、消弧線圈、阻尼電阻柜、控制器控制屏等部分組成。成套裝置具有實時在線電容電流監測、自動跟蹤補償、過電壓抑制、小電流接地選線等功能。 成套裝置廣泛應用于供電局、發電廠、冶金、煤炭、石油及化工等大型廠礦企業的變電站，適用電壓等級6~66KV，是老式消弧線圈理想的更新?lián)Q代產品，同時也是新建變電站接地補償及選線裝置的首選產品。 特點 1、 我公司自動跟蹤消弧線圈成套裝置采用預調節方式，正常運行時消弧線圈已預調至系統所需補償?shù)碾娏鳈n位，當系統接地時及時補償電容電流，真正實現零響應。 2、 我公司采用嵌入式PC-104工控機作為消弧線圈的控制器，實現大屏幕彩色漢顯，大容量的存儲功能以及適應性比較強的通訊功能。 3、 測量精度高：電容電流測量誤差小于2%中性點位移電壓測量誤差小于±2%。 4、 顯示數據全面：正常運行中可顯示消弧線圈的檔位、補償方式（過補、欠補、全補）、殘流大小、系統電容電流大小，中性點位移電壓。接地時可顯示接地線路編號、接地零序電壓、接地零序電流、接地發生時間、接地累計時間等。 5、 自動跟蹤準確：現場設定消弧線圈試驗中的伏安特性數值，是消弧線圈的容量得到充分的利用，使系統電容電流得到最佳補償。 6、 能對控制裝置工作中和接地時出現的各種工況進行報警、提示。包括：檔位到頭、容量不足、裝置故障、調檔失敗、單相接地、位移過限。運行人員及時了解設備的運行情況及系統中出現的一些異常情況. 7、 采用二次阻尼技術 , 增加系統阻尼率，抑制諧振過電壓；控制通過無源可控硅快速動作，零序電壓及零序電流雙回路啟動，可靠性高。 8、 裝置配有RS232、RS232/485/422兩個串行接口，可用于與遠動、綜合自動化設備接口，進行數據遠傳或進行遠方控制。 9、 一個標準打印口，可直接聯接LQ-300K打印機，進行當?shù)卮蛴　? 訂貨須知 1、用戶應提供網絡電壓等級及電容電流的實測值（無條件測量時提供估算值）、一次系統圖、直流電源電壓等。測量配電網的對地電容電流，不應大于消弧線圈額定補償電流值的60%，以留有發展的余地，便于實現自動調諧。 2、為合理配置阻尼電阻值，用戶應提供電網中性點不對稱電壓；35KV、66KV電網應提供中性點不對稱電壓實測值，6-10KV電網可提供母線PT開口角電壓值及變比, 新站應提供網絡結構情況。 3、本裝置所配接地變可以代替站用變，訂貨時須注明二次容量。
