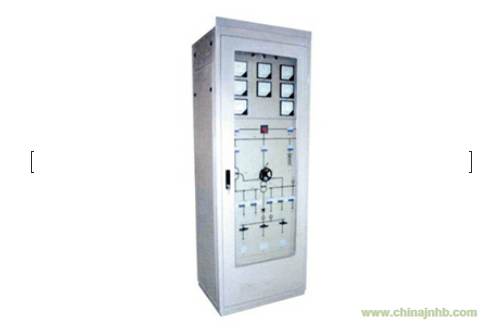

概述 S-PGY繼電保護試驗電源屏是我公司依據能源部《發電廠、變電所工程和繼電保護試驗儀表配置定額》、《繼電保護試驗條例》和電力工業部頒發《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定設計制造的產品。它為現場繼電保護試驗工作提供了可靠、穩定、方便的交直流試驗電源，為提高繼電保護試驗工作的質量，保障人身、設備安全提供了可靠保證。本設備適用于發電廠、變電站及大中型工業企業，可作為標準的繼電保護試驗電源。 產品特點 1 采用雙路電源供電，可手動、自動切換。使用接觸器可帶負荷切換，保證了供電的可靠性。 2 交流電源采用大容量隔離變壓器，將系統電源與試驗電源進行隔離，并在初級與次級之間加裝屏蔽層，使試驗電源免受電網暫態過程和其他諧波干擾。變壓器采用△/Y0接線方式，大大削弱了三次諧波，保證了電源質量。 3 直流電源可以連續平滑的調節電壓，以適應不同試驗項目的需要； 4 交流電源的控制均采用DZ47-60型自動開關，它動作迅速，壽命長，有短路、過負荷自動跳閘的功能。 5 輸出交流電源裝有漏電保護開關，確保試驗人員的安全。該開關具有性能穩定，靈敏度高，動作可靠等優點，有短路、過負荷自動跳閘功能。 6 直流回路使用GM32M直流斷路器，它動作迅速，壽命長，有短路、過負荷自動跳閘的功能。 訂貨須知 1 S-PGY型屏體結構為PK-10標準設計，兩側另加封板，請訂貨時參照附圖2標明屏體尺寸。 2 本公司可根據用戶要求設計不同結構形式的繼電保護試驗電源屏,用戶在訂貨時應說明具體要求（或提供圖紙）。 3 本公司可代用戶設計不同性能的電源屏，如高頻直流電源試驗電源屏（或按用戶提供圖紙定制）。 4 訂貨時應注明屏體尺寸、顏色，訂貨數量等。 5 說明書中配置如有更改恕不另行通知，以隨貨圖紙、資料為準。 6 保護試驗電源設備的質保期為自投運日起一年，一年內出現質量問題由制造廠無償提供元器件，用戶自行更換。 7 此設備為免調試維護產品。在運行一年后，在設備出現故障需要廠家維護維修時，廠家收取服務成本費用。
