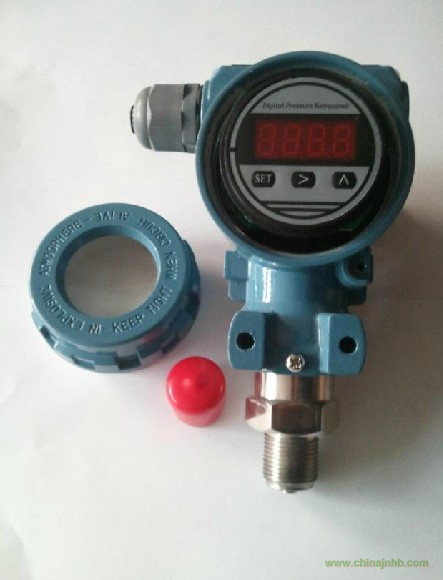

     DP2088系列壓力變送器采用具有國際先進水平的傳感器，配合高精度電子元件，經嚴格的工藝過程 廣州明柏儀表有限公司裝配而成。充分發揮了傳感器的技術優勢，使2088系列通用壓力變送器具有優異的技術性能。它抗過 載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度。2088系列通用壓力變送器選用的 壓力傳感器，是一個內裝固態壓力敏感芯片的帶不銹鋼隔離膜片的全焊接不銹鋼體。鋼體內部灌注硅油。

被測壓力作用在膜片上并通過硅油傳遞到敏感芯片上。敏感芯片通過導線與變

送器專用放大電路相連接。 它利用半導體硅材料的壓阻效應，實現壓力與電信

號的轉換。由于敏感芯片上的惠斯登電橋輸出的電信號 與作用壓力有著良好的

線性關系，所以可以實現對壓力的準確測量。

主要特點

抗過載和抗沖擊能力強

穩定性高：每年優于0.1%滿量程

抗干擾能力強：防水、防塵、防震、防爆、防腐

適用性廣：產品具有多種型號，多種過程連接形式，多種過程連接材料，可適合

于測量中的各種場合。

安裝簡便：產品結構合理，體積小，重量輕，可直接任意位置安裝。

工作原理

    變送器由傳感器和信號處理電路組成，其中傳感器感壓面設有惠斯登電橋，

當增加壓力時，電橋各橋

臂電阻值發生變化。通過信號處理電路，轉換成電壓變化，最終將其轉換成標準

(4～20)mA DC信號輸出.  技術參數

工作壓力    12.5V～36V DC

輸出信號    4mA～20mA（模擬，二線制）

測量范圍    相對壓力：最大0～60MPa 最小0～1kPa

            絕對壓力：最大0～60MPa 最小0～20kPa

            負相對壓力-0.1MPa～1MPa

精    度    ①精度等級：0.1級、0.2級、0.5級　②溫度影響：±0.15%FS/10℃

    ③穩定性：優于0.1%FS/年④位置影響：安裝位置不影響零點

允許溫度    ①正常工作溫度：-20℃～70℃　②膜片：-20℃～80℃

③貯存溫度：-20℃～80℃

防爆等級    隔爆型ExidIIBT5或ExidIICT6

            本安型ExidIIBT5或ExidIICT6

防護等級 IP67

與被測介質接觸部分的材料  ①過程連接件：不銹鋼316L / 304 / 1Gr18Ni9Ti

②密封件：氟橡膠/橡膠/聚四氟乙烯(

接線引出方式　可根據需要從任何一個出口引出，建議最小使用Φ7.5工業電纜作為引線，以便密封，

引出接頭為通用電纜接頭M20×1.5，不引線一端用端蓋封住。

調節范圍    零點調節范圍　±5%

滿量程調節范圍　±20%
