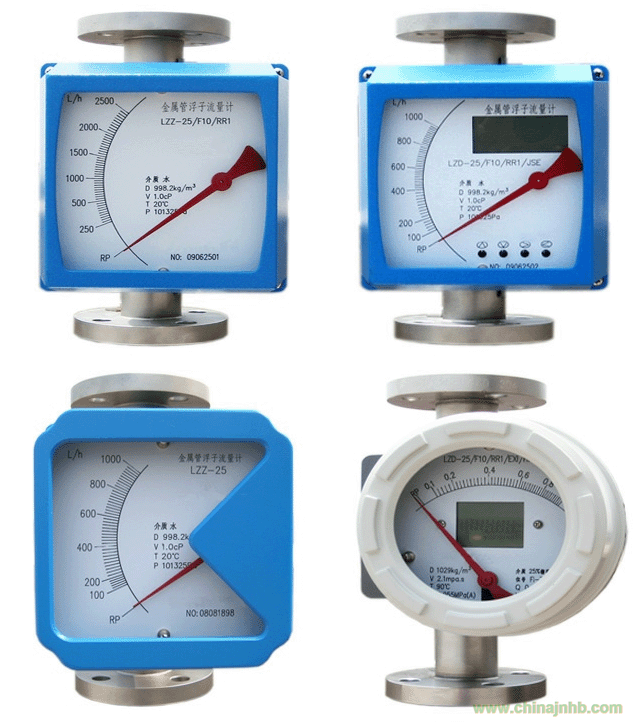

LZ金屬管浮子流量計適用于小口徑和低流速介質 流量測量；工作可靠，維護量小，壽命長；金屬管浮子流量計對于直管段要求不高 ；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光 單軸靈敏指示；非接觸磁耦合傳動；金屬管浮子流量計全金屬結構，適于高溫、高 壓和強腐蝕性介質；可用于易燃、易爆危險場合；可選二線制、電池、交流供電方 式；多參數標定功能；金屬管浮子流量計帶有數據恢復，數據備份及掉電保護功能.廣州明柏儀器儀表有限公司
技術參數
測量范圍:水（20℃）1-200000 l／h
空氣（20℃，0．1013MPa）0．03－4000m3／h
參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度： 標準型1．5級
特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：最高可達400℃
介質粘度：DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25:
<250mPFa.s
DN50-DN150:
<300mPa.s
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20＊1．5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
電池型：3．6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（
100mA@30VDC內部阻抗100 歐）
特殊型：繼電器輸出（觸點容量
5A@250VAC）
脈沖輸出：累積脈沖輸出，最小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999
防護等級：IP65
防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6
產品選型
代號 測 量管結構
50 下 進上出
51 下 進上橫出
52 下 橫進上橫出
53R 右 進左出
53L 左 進右出
代號 接 液材質
R0 0Cr18Ni2Mo2Ti
R1 1Cr18Ni9Ti
Rp PTFE
T1 鈦 合金
Rl 316L
代號 管 道口徑
DN15 15
DN25 25
DN50 50
DN80 80
DN100 100
DN150 150
DN200 200
代號 附 加結構 無
T 夾 套型
Z 阻 尼型
G 高 溫型
Y 高 壓型
代號 指 示器形式代碼組合
M1 就 地指示器，機械指示瞬時流量
M2 供 電型，機械指示瞬時流量，液晶顯示瞬時/累積流量
M3 供 電型，無機械指示，液晶顯示瞬時/累積流量
代碼 供 電方式
無 只 限M1指示器
A 220VAC，4－20mA輸出
B 電 池供電，無輸出
C 24VDC，二線制供電，4－20mA輸出
D 24VDC，三、四線制供電，4－20mA輸出
代號 防 爆標志
l 本 安iaCT5方型殼體
d 隔 爆Diibt4園殼體
代號 報警或脈沖輸出
無 無報警或脈沖輸 出
K1 上限報警或一路 脈沖輸出
K2 下限報警或一路 脈沖輸出
K3 上、下限報警或 雙路脈沖輸出
