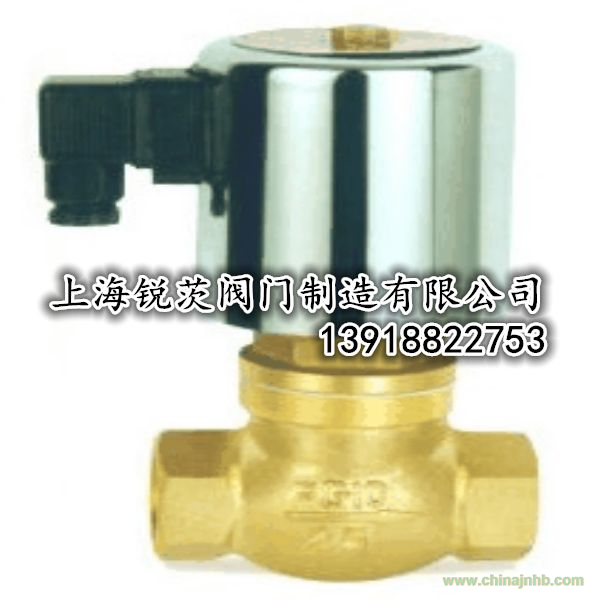

二位二通全銅電磁閥/上海歐特萊閥門
產品工作原理和用途：
本閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電后，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得以緊密關閉。常開電磁閥，線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯推動主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和動鐵芯由于彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。
二位二通電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。
本系列電磁閥產品可廣泛應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF系列主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。
產品結構特點：
耐腐：主要部件閥塞，閥體等采用不銹鋼和鑄鋼制成，防腐性能良好。
耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥塞與閥體間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。
產品性能參數：
|
最高工作壓力
|
0.8MPa
|
|
工作壓差
|
0～0.8MPa
|
|
介質
|
液體氣體蒸汽油<20cst
|
|
介質溫度
|
≤180℃
|
|
電壓
|
AC：380V220V36V/50HZDC：24V
|
|
絕緣等級
|
B級
|
|
電源允許波動
|
-15%～+10%
|
|
功率
|
50W
|
|
響應時間
|
開≤2秒關≤3秒
|
|
安裝方式
|
介質流向與電磁閥箭頭保持一致，線圈垂直向上，工作介質清潔無顆粒雜質。
|
產品主要零件材料：
|
閥體
|
銅
|
|
閥芯
|
不銹鋼
|
|
密封
|
聚四氟乙烯，氟橡膠
|
|
漆包線
|
QZY-2高溫
|
產品主要尺寸：
|
型號
|
長L（mm）
|
高H(mm)
|
連接方式
|
|
ZQDF-15B
|
86
|
178
|
G1/2"內螺紋
|
|
ZQDF-20B
|
94
|
180
|
G3/4"內螺紋
|
|
ZQDF-25B
|
105
|
190
|
G1"內螺紋
|
|
ZQDF-32B
|
115
|
210
|
G11/4"內螺紋
|
|
ZQDF-40B
|
130
|
223
|
G11/2"內螺紋
|
|
ZQDF-50B
|
150
|
228
|
G2"內螺紋
|
|
ZQDF-25FB
|
110
|
215
|
法蘭4孔φ13.5孔徑φ85孔距
|
|
ZQDF-32FB
|
125
|
245
|
法蘭4孔φ17.5孔徑φ100孔距
|
|
ZQDF-40FB
|
150
|
253
|
法蘭4孔φ17.5孔徑φ110孔距
|
|
ZQDF-50FB
|
160
|
268
|
法蘭4孔φ17.5孔徑φ125孔距
|
