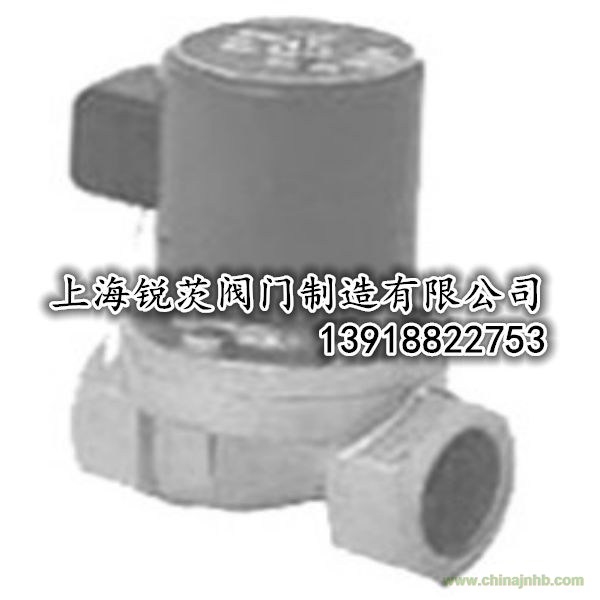

ZCT液體電磁閥/上海開維喜閥門
產品工作原理和用途：
ZCT液體電磁閥適用于以水或液體，氣體為介質，進行液位、濃度、流量、計量或排放循環等自動控制的二位式通斷切換。
產品結構特點：
ZCT液體電磁閥用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。
產品性能參數：
|
工作介質
|
水、粘度≤4"E 的油及其它非腐蝕性液體
|
|
介質溫度℃
|
≤60
|
|
工作壓力
MPa
|
1.0
|
|
工作壓差
MPa
|
≥0.02
|
|
電源電壓
|
AC220V其余規格可作特殊訂貨
|
|
使用壽命
|
按JB/T7352-94規定
|
|
額定流量系數
KV
|
|
泄漏量
ml/min
|
按JB/T7352-94·F規定
|
|
公稱通徑
mm
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
功耗
|
36VA
|
50VA
|
產品主要零件材料：
|
項目
|
零件碼
|
RSV025
|
RSV130
|
RSV250
|
|
本體
|
b
|
黃銅
|
|
本體蓋板
|
bc
|
-
|
黃銅
|
|
端子
|
C
|
PM
|
|
端子墊片
|
cg
|
NBR
|
|
可動鐵組
|
aa
|
純鐵(附銅管)
|
|
膜片
|
d
|
NBR
|
|
螺帽
|
n
|
銅(鍍鋅處理)
|
|
線圈
|
co
|
銅線外包塑膠
|
|
|
|
|
|
|
|
產品主要尺寸：
|
公稱通徑DN
|
內螺紋連接
|
法蘭連接
|
|
外形尺寸
|
內螺紋
|
外形尺寸
|
法蘭尺寸
|
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
15
|
112
|
80
|
1/2
|
|
|
|
|
|
|
|
|
|
20
|
119
|
80
|
3/4
|
|
|
|
|
|
|
|
|
|
25
|
123
|
90
|
1
|
130
|
160
|
115
|
85
|
65
|
16
|
3
|
4-φ14
|
|
32
|
137
|
140
|
11/4
|
137
|
180
|
140
|
100
|
76
|
18
|
3
|
4-φ18
|
|
40
|
152
|
156
|
11/2
|
152
|
200
|
150
|
110
|
84
|
18
|
3
|
4-φ18
|
|
50
|
164
|
180
|
2
|
152
|
230
|
165
|
125
|
99
|
20
|
3
|
4-φ18
|
|
65
|
|
|
|
222
|
290
|
185
|
145
|
118
|
20
|
3
|
4-φ18
|
|
80
|
|
|
|
239
|
310
|
200
|
160
|
132
|
20
|
3
|
8-φ18
|
|
100
|
|
|
|
255
|
350
|
220
|
180
|
156
|
22
|
3
|
8-φ18
|
技術快訊：
本實用新型公開了防泄漏閥門，其結構包括閥門本體，所述閥門本體上設有下護罩，所述下護罩為一長方體，在下護罩的中部設有與閥門本體卡接的凹槽，所述凹槽由半圓形通孔和長放形通孔構成，所述下護罩的頂部設有開口，所述開口與凹槽相通，所述下護罩的頂部設有上護罩，所述上護罩為底部開口其余面封閉的腔體，所述上護罩與下護罩通過法蘭連接，所述下護罩與閥門本體焊接。在閥門本體上焊接保護罩，將閥門本體包焊封閉起來，防止外力使閥門壓蓋損壞泄漏，保證氨水泵出口管道的正常作用。
