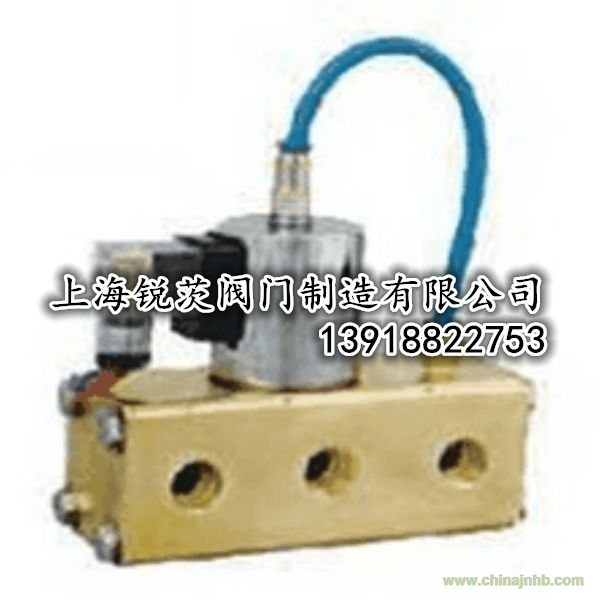

二位五通電磁閥/良精閥門
產品工作原理和用途：
二位五通電磁閥是用來控制流體的自動化基礎元件，屬于執行器；并不限于液壓，氣動。電磁閥用于控制液壓流動方向，工廠的機械裝置一般都由液壓缸控制，所以就會用到電磁閥。
電磁閥的工作原理，電磁閥里有密閉的腔，在的不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油剛的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。二位五通電磁閥主要用于控制各類型液(氣)動閥門的啟閉，能實現自動控制，遠程控制和集中控制，是給排水行業廣泛使用的專手換向閥。
產品結構特點：
二位五通電磁閥主要同閥體、閥芯、壓差式活塞、先導閥等組成，具有結構緊湊、換向靈活、工作可靠、無噪
音、無污染等優點。該閥設有手動操縱柄，供停電應急或調試時使用，手柄為豎直安裝，當需要手動換向時，將手柄向左或向右轉動90°即為通電工況。
產品性能參數：
|
工作介質
|
清水
|
|
工作壓力
|
0.5~2.5MPa
|
|
介質溫度
|
≤50℃
|
|
電源電壓
|
AC220V
DC24V
|
產品主要零件材料：
|
閥體
|
銅合金
|
|
主閥塞
|
銅合金
|
|
密封圈
|
橡膠密封圈
|
|
散熱片
|
銅和鋁合金
|
|
線圈
|
磁鐵
|
產品主要尺寸：
|
通徑
|
外形尺寸
|
孔
距
|
接管螺紋
|
重量kg
|
|
15
|
180 X 70 X
180
|
58
|
G1/2"
|
6
|
|
20
|
265 X 90 X
200
|
81
|
G3/4"
|
12
|
|
25
|
265 X 90 X
200
|
81
|
G1"
|
12
|
|
50
|
426 X 130 X
285
|
155
|
G2"
|
30
|
