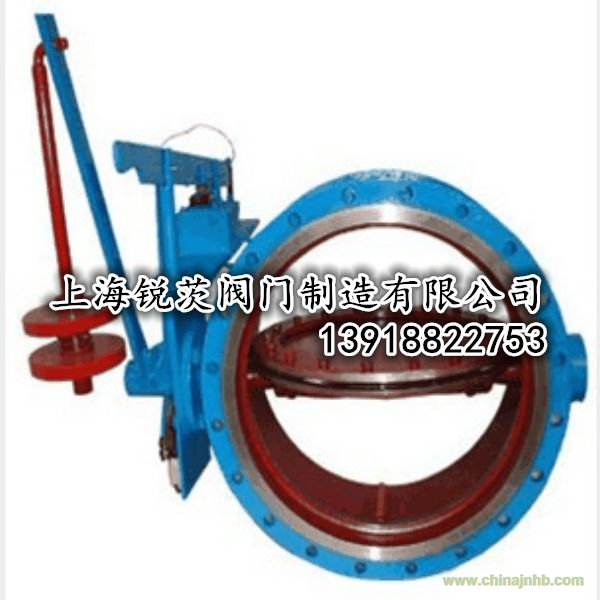

電磁式煤氣安全切斷閥/上海高橋水暖設備
產品工作原理和用途:
當煤氣或助燃空氣低壓時,通過相應的電路設計,可使電磁鐵在某一規定的低壓時失電,這樣杠桿失去平衡,安全閥相連的杠桿脫扣,重錘下落,安全閥立即關閉。另外一旦斷電,也即電磁鐵失電和上述相同,安全閥亦立即關閉,這樣就達到了煤氣或助燃空氣低壓時以及斷電時、快速切斷煤氣的目的。
它與電磁式啟動器組合配套使用,具有結構簡單、操作方便、重量輕、工作可靠、切斷時為1.5秒,低泄漏等優點。電磁式煤氣安全快速切斷閥廣泛應用于以煤氣為燃料的各種工業窯爐的煤氣快速切斷,也可用于類似要求的其它場合。
產品結構特點:
電磁式煤氣安全快速切斷閥為法蘭連接、杠桿式啟閉閥,它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優點。密封圈一般為耐油橡膠,亦可提供聚四氟乙烯密封圈的特殊產品。
產品性能參數:
電磁鐵
|
交流220V,電容量220VA
|
公稱壓力
|
PN0.1MPa
|
切斷時間
|
一秒
|
介質溫度
|
-20~180℃
|
環境溫度
|
-20~60℃
|
產品主要零件材料:
零件名稱
|
閥體、蝶板
|
閥桿
|
填料
|
密封圈
|
材料名稱
|
Q235A
|
優質碳鋼
|
石棉盤根
|
硅橡膠
|
產品主要尺寸:
DN
|
D
|
D1
|
D2
|
L
|
L1
|
L2
|
H
|
b
|
Z-φd
|
100
|
205
|
170
|
145
|
120
|
360
|
250
|
550
|
14
|
4-18
|
150
|
260
|
225
|
200
|
145
|
410
|
250
|
590
|
16
|
8-18
|
200
|
315
|
280
|
255
|
145
|
465
|
250
|
640
|
18
|
8-18
|
250
|
370
|
335
|
310
|
180
|
520
|
250
|
690
|
22
|
12-18
|
300
|
435
|
395
|
362
|
180
|
580
|
300
|
740
|
22
|
12-23
|
350
|
485
|
445
|
412
|
200
|
630
|
300
|
790
|
22
|
12-23
|
400
|
535
|
495
|
462
|
200
|
680
|
300
|
840
|
22
|
16-23
|
450
|
590
|
550
|
518
|
200
|
740
|
300
|
880
|
24
|
16-23
|
500
|
640
|
600
|
568
|
270
|
780
|
300
|
930
|
24
|
16-23
|
600
|
755
|
705
|
670
|
270
|
895
|
400
|
1020
|
24
|
20-25
|
700
|
860
|
810
|
775
|
270
|
1010
|
400
|
1100
|
24
|
24-25
|
800
|
975
|
920
|
880
|
270
|
1125
|
400
|
1190
|
26
|
24-30
|
900
|
1075
|
1020
|
980
|
270
|
1225
|
400
|
1280
|
26
|
24-30
|
1000
|
1175
|
1120
|
1080
|
300
|
1345
|
400
|
1360
|
26
|
28-30
|
