目前在國內工藝裝置中限流孔板的應用還很不夠,與國外相比存在差距。在需要限定流量或降低壓力之處,大多采用調節回路來實現。在某些地方流體的流量僅要求限定在某一規定的范圍內而不需要調節,而且,對其流量的準確性要求也不高,完全可以使用它來代替。因此,在工藝裝置的設計中有必要充分認識節流孔板的優點,重視它的應用
一般用于如下幾個方面:
工藝物料需要降壓且精度要求不高:
工藝要求調節閥上的壓力降較大,而調節閥上的允許最大壓力降達不到這個要求時,可通過限流孔板降掉一部分壓力,以減少調節閥上的壓力降,也可減少調節閥的磨損;
流體需要小流量且連續通過的地方。如泵的沖洗管道、設備用泵的旁通管道(低流量保護管道)、分析取樣
管等場所。需要降壓以減少噪聲或磨損的地方,如放空系統。
保證安全操作,如當壓力降較大的調節閥旁路采用球閥時,為防止旁路手動操作時泄壓太快,可采用。
基本原理
眾所周知,通過測量流體流經節流裝置的前后壓力降,可達到測量流量的目的,這種測量方法是以伯努利定
律和流體流動連續定律為基礎的。限流孔板的基本原理和節流裝置的基本原理完全一樣。由于兩者起的作用和使
用條件不同,所以在考慮方法和計算精度亦有差異。
首先限流 孔板非計量儀表,要求精度不高,可忽略某些影響因素。如溫度對管徑和開口直徑的影響,雷諾數
對流量系數的影響等。
限流 孔板只起降壓限流作用。孔板上壓力降是指永久壓損。限流孔板上的壓力降比節流裝置上的壓力降
大的多。亦就是在相同的流量條件下,孔徑比β的范圍可擴展到0.05~0.75。
限流孔板分類
限流孔板按孔板的開孔數可分為單孔孔板和多孔限流孔板,按板的級數可分為單級孔板和多級孔板。
結構形式
帶密封線單板結構
◆ 1、本圖適用于DN15~300mm,公稱壓力PN=4.0MPa
◆ 2、限流節流孔板材質按計算書;
◆ 3、d的實際值和設計值偏差當β<0.67時,不大于±0.002d
當β>0.67時,不大于±0.001
◆ 4、銳孔入口邊緣應保證直角、尖銳
|
|
環連接面結構
◆ 1、本圖應用于DN15~300mm,公稱壓力:PN=20Mpa~42MPa
◆ 2、密封面標準按法蘭標準制作,尺寸按壓力等級和通徑制作;
◆ 3、限流孔板和環連接面為一體,材質按用戶要求;
◆ 4、d的實際值與設計值偏差
當β<0.67時,不大于±0.002d β>0.67時,不大于±0.001d
◆ 5、銳孔入口邊緣應保證直角、尖銳
|
管道焊接式結構
◆ 1、本圖適用于DN50~300mm,
公稱壓力:PN2.0~42.0MPa,與高壓管道直接焊接;
◆ 2、限流 孔板內外徑與高壓管道內外徑相同,
◆ 3、材質按用戶要求:
◆ 4、d的實際值與設計值偏差
當β<0.67時,不大于±0.002d β>0.67時,不大于±0.001d
|

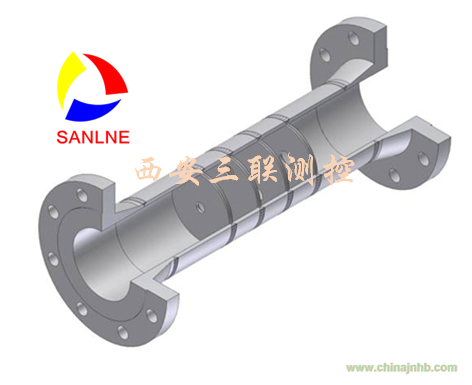

多級孔板間距的確定
確定孔板間距時應注意對限流孔板的降壓作用不致影響過大,若是流體直穿會降低降壓效果。因此板間間距
一般不應小于1DN;
多孔 限流 孔板的間距按下表選取。
多級限流 節流孔板間距(mm)
孔數\間距\DN
|
≤50
|
60~100
|
≥125
|
單孔限流節流 孔板組
|
50
|
100
|
150
|
多孔限流 孔板組
|
200
|
400
|
600
|
