一.概述

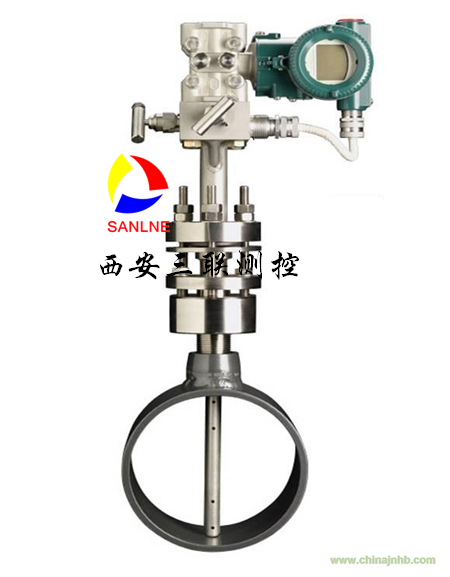

SLFS-GW系列均速管威力巴流量計流量傳感器是在皮托管測速原理的基礎上，運用航動力學原理，輔以風洞試驗手段研制的高精度計量儀表。是一種差壓式、速率平均式流量傳感器。通過傳感器在流體中的平均總壓與靜壓之差(即差壓)來表示流量的，常用來測量液體、氣體和蒸汽的流量。

二、測量原理

在流量測量過程中，由于被測介質的復雜測量方法亦是多種多樣。利用差壓式原理 測量是當今世界上最可靠的流量測量方法之一均速管威力巴流量計是基于皮托管原理設計生產的一種新型插入式流量測量裝置。均速管在線威力巴流量計集中地反映均速管流量計的最新研究成果。傳感器形狀如頭,符合流體動力學原理,能產生精確、穩定、可靠的差壓信號,強度高、不滲漏、防堵塞。具有測量精度高、可靠性、穩定性好等優點。可用于測量氣體、液體、蒸汽和腐蝕性介質等多種流體,適應各種尺寸的管道,應用于高溫高壓的場合。

威力巴流量計的使用范圍及其廣泛，它大量用于各種氣體、液體和蒸汽的測量，以下為典型應用介質：

1、氣體/液體/蒸汽；
2、天然氣/冷卻水/飽和蒸汽；
3、壓縮空氣/鍋爐水/過熱蒸汽；
4、燃氣/除鹽水；
5、氣體碳氫化合物/液體碳氫化合物；
6、熱空氣/低溫液體；
7、發生爐氣體/導熱液體。

在線威力巴流量計探頭的設計特點
截面形狀的探頭能產生精確的壓力分布，固定的流體分離點；位于探頭側后兩邊、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號，并且有效防堵。內部一體化結構能避免信號滲漏，提高探頭結構強度，保持長期高精度。

 威力巴流量探頭以其卓越的防堵設計，徹底擺脫了阿niu巴等插入式流量探頭易堵塞的弊端，使均速管流量探頭的防堵水平達到了空前的高度。

探頭高壓取壓孔不會被堵探頭的前部形成高壓區，壓力略高于管道靜壓，阻止了顆粒進入。請注意：在探頭的高壓取壓孔處流體的速度是零，沒有物體會進入取壓孔。開機時，流體在管道靜壓作用下，進入彎管，很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后，流體在彎管進口處遇到高壓，繞道而行，不再進入彎管中。

在線威力巴流量計的低壓孔實現本質防堵一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。這就是為什么秋天的樹葉總是集中在背風的房子后面的原因。其它的探頭由于低壓取壓孔取在探頭尾部真空區，在渦街力的作用下，探頭的低壓取壓孔很快地被渦流帶來的雜質堵死。威力巴的獨特設計，使低壓取壓孔位于探頭側后兩邊，流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。
