隔音室設計方案

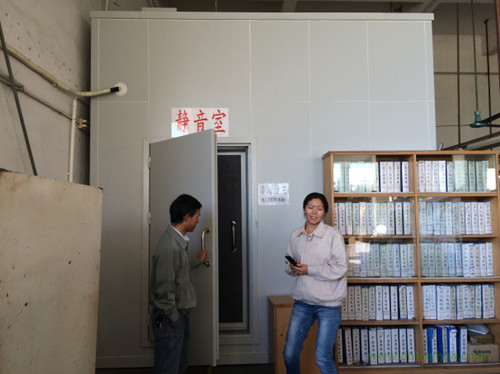

一、項目名稱：組裝式隔音室
二、本方案聲學設計標準及相關規范
《城市區域環境噪聲標準》（GB3096-93）
《民用建筑隔聲設計規范》（GBJ118—88）
《室內空氣質量標準》（GB/T18883—2002）
《建筑設計防火規范》（GBJ16—87）（2001年版）
《電氣裝置安裝工程電氣照明裝置施工及驗收規范》（GB 50259—96）
符合國家GBJ87-1985標準
三、隔音室聲學設計指導原則
貴公司提供的現有建筑尺寸資料和設計要求
本公司同類隔音工程設計和施工參數
相關的設備技術資料
根據我們的設計經驗和國家標準，聲學設計標準主要包括以下幾項：
時間和頻響曲線要求；
噪聲要求；
結構隔聲量要求。
四、設計方案：
1、隔聲
隔聲的目的：隔音室在使用時，外界噪聲不干擾室內工作，且室內聲音不干擾外界環境。
根據貴公司的要求，我公司整體采用分塊式鋼式結構，結構之間采用搭接口及緊鎖裝置。
墻體設計
墻體主要結構為：1.2mm冷軋鋼板、阻尼層、空氣層、多空吸聲材料、80mm巖棉板、石膏板、玻璃布護面結構、穿孔金屬板、墻體外表面噴塑。墻體的設計在考慮聲音隔離的同時，十分注重聲音在傳播過程中的能量消耗過程，在墻體內部設置了高性能的吸引耗能層，把聲能的消耗控制在最大。經此處理，隔音室本底噪聲控制不高于65-55dB(A)。
隔音窗設計
根據貴公司的要求，設置雙層觀察窗，結構特點：
1、隔音窗采用微真空層疊MVC隔音技術，
2、微真空層之間采用吸音層；
3、可根據客戶要求采用單反玻璃，大視窗等。
結構圖
隔音門設計
安裝雙磁控隔音門：采用CC-110避振進行阻尼處理后，可以有效抑制門頁受沖擊后引起的振動，明顯改善低頻隔聲效果，使其隔聲頻率范圍明顯增大，很好的解決了門頁的寬頻帶隔聲問題，門頁的阻尼處理與門框的密封處理（同時采用磁控密封條處理）一起組成了隔音門的雙重保險。
鋼制，雙磁控聲匣隔音門技術
性能指標已經達到美國IAC公司水準，外觀結構達到日本RION
隔振設計
1、的控制主要針對三個方面：
控制振源、傳播途徑、影響對象
2、設計方法
隔振器的選擇：由于樓內結構的振動頻率很低，一般在10Hz以下，因此，隔振裝置應 盡可能選擇很低的自振頻率，故采用雙層橡膠組合的隔振裝置，這樣可使自振頻率降低，從而使自振頻率<2.5Hz。
隔振器構造
隔振器的布置：使用對稱于系統的慣性軸，且并聯、串聯使用；隔振器的安裝：位置要對準，保證首例均勻，且保證達到預期的減振效果；隔振設計：由于隔音室設在大樓中，為了有效的隔離樓內各種振動源，不得不采用完全分離式結構，即把內層結構”盒體“用隔振器浮筑在地面上。如下圖：
隔振力學圖（如下圖）

吸聲內飾設計
吸聲降噪要求：要達到國家標準的室內低噪聲環境，除了需要隔音墻體良好的隔音降噪量外，還必需對室內進行吸聲處理。
吸聲處理可降低室內混響，使測聽室內的混響時間T60小于0.2s，有效降低室內噪聲
吸聲處理的平均降噪量可由下式進行估算：
                         Lp = 10 log  (A2 /A1)
式中：A2：吸聲處理后室內的總吸聲量，Sabine
A1：吸聲處理前室內的總吸聲量，Sabine
室內混響時間的設計：
對于以語言清晰度為主要目標的房間，一般要求采用短混響設計，在某些工程中的聽力評估室就是這種情況，一般而言，房間的混響（T60，單位: s ）與房間有效容積（V, 單位：m3），房間內總的吸聲量（A, 單位：Sabine）存在如下關系：
                          T60 = 0.16 l V / A
在工程中，我們采用了微孔鋁板為內飾護面的吸聲結構，由于該護面的吸聲選擇性較強，為了使該吸聲結構具有寬頻率吸聲作用，后面采用了一定厚度的多孔性吸聲材料。
