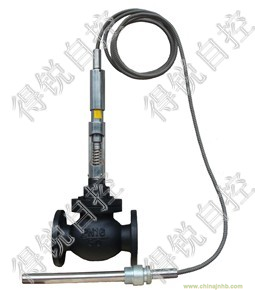

YZW 自力式溫度調節閥

  • 價格:2500元/臺
  • 供貨總量:9999臺
  • 最小起訂:1臺
  • 發貨期限:3天
  • 所在地區:浙江省杭州市
  • 聯 系 人:方曉君先生

18906813335

打電話時請告知是在綠色節能環保網上看到的,謝謝!

  • 詳細介紹

YZW 自力式溫度調節閥

一、自力式溫度調節閥 概述

自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成,是一種無需外來能源,利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。自力式溫度調節閥具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。

二、自力式溫度調節閥 主要零件材料

閥體 ZG230—45 ZG1Cr18Ni9Ti
閥座 ZG1Cr18Ni12Mo2Ti Cr18Ni12Mo2Ti
閥芯 1Cr18Ni9Ti Cr18Ni12Mo2Ti
波紋管套 1Cr18Ni9Ti Cr18Ni12Mo2Ti
平衡波紋管 1Cr18Ni9Ti -
溫包 H62 1Cr18Ni9Ti
毛細管 H62 1Cr18Ni9Ti
接頭 35 1Cr18Ni9Ti

三、自力式溫度調節閥 主要技術參數

公稱通徑DN (mm) 15 20 25 32 40 50 65 80 100 125 150 200 250
公稱壓力PN(Mpa) 1.6 2.5 4.0
額定流量系數(KV) 單座 5 7 11 20 30 48 75 120 190 300 480 760 1100
雙座 - - 12 22 33 53 53 132 209 330 528 836 1210
套筒 - - 11 20 30 48 75 120 190 300 480 760 1100
額定行程(mm) - 6 8 10 14 20 35
允許最大壓差(Mpa) 1.6 1.5 0.5
溫度調節范圍(°C) 35~115
調節精度(%) ±2
允許超載值(°C) 分別為上述溫度調節范圍上限加5
使用環境溫度(°C) -40~+80
安裝接頭(M) G1 1/4”
毛細管長度(M) 3--5
允許
泄漏量
硬密封(1/h) 雙座、套筒:5×10-3×閥額定容量(II級)
單座:10-4×閥額定容量(IV)

軟密封(m1/min)

0.15 0.15 0.15 0.30 0.30 0.45 0.60 0.90 1.70 4.0 4.0 6.75 11.10

四、自力式溫度調節閥 各種場合應用實例

----------------------------------------------------------

【采暖、空調系統及其它熱交換系統】

1.閥門管路安裝應嚴格按示意圖安裝截止閥和旁通管路;
2.閥前應加裝過濾閥,以避免管內污物損傷閥口導致設備失控;
3.本閥不能做截止閥使用,長時間不用應關閉閥前截止閥;

-------------------------------------------------------------------------------------------------------

【生活熱水系統和直供水洗澡系統】

1.閥門管路安裝應嚴格按示意圖安裝截止閥和旁通管路;
2.閥前應加裝過濾閥,以避免管內污物損傷閥口導致設備失控;
3.本閥不能做截止閥使用,長時間不用應關閉閥前截止閥;
4.特別是在直供熱水系統中使用,應加裝水箱及供回水循環管
  路,否則造成系統的水溫波動較大,甚至無法正常使用。



五、自力式溫度調節閥 現場安裝圖

六、自力式溫度調節閥 外形尺寸

DN (mm) D (mm) D1 (mm) 螺栓孔 (n-Φ) L (mm) d (mm) L1 (mm) H(mm) G (in) 導管長 (m)
32 135 100 4-Φ18 180 25 280 380 11/4″ 3
40 145 110 4-Φ18 200 25 280 410 11/4″ 3
50 160 125 4-Φ18 230 25 280 450 11/4″ 3
65 180 145 4-Φ18 290 25 280 490 11/4″ 3
80 195 160 8-Φ18 310 25 280 530 11/4″ 3
100 215 180 8-Φ18 350 25 280 560 11/4″ 3
125 245 210 8-Φ18 395 25 380 600 11/4″ 4
150 280 240 8-Φ23 470 25 380 640 11/4″ 4
200 335 295 12-Φ23 600 25 480 690 11/4″ 4
250 400 355 12-Φ23 630 25 480 720 11/4″ 4

注:
1、D、D1、n-Φ為PN1.6MPa法蘭接口尺寸;
2、如用戶需要PN2.5MPa產品或口徑為DN15、DN20、DN25、DN300的產品,請向我公司查詢尺寸;
3、閥體材質:普通鑄鐵、球墨鑄鐵、鑄鋼。

七、自力式溫度調節閥 許用介質與溫度的關系

閥體材質 公稱
壓力
(MPa)
介質溫度℃
≤150 ≤200 ≤250 ≤300 ≤350 ≤400 ≤425 ≤450
最大工作壓力(MPa)
HT200 1.0 1.0 - - - - - - -
1.6 1.6 1.5 - - - - - -
ZG230-450 1.6 1.57 1.52 1.44 1.28 1.12 0.88 0.72 -
ZG1Cr18Ni9Ti 1.6 1.6 1.6 1.4 1.25 1.1 1.0 0.9 0.75
ZG0Cr18Ni12Mo2Ti 4.0 4.0 4.0 3.6 3.2 2.8 2.5 2.2 1.9
6.4 6.4 6.4 5.6 5.0 4.5 4.0 3.6 3.0

※由于產品改進和技術創新或者一些特殊要求,各種閥門的連接尺寸可能會有所變化,請聯系我們技術部門,以得到最新的產品資料。我們也可按照你的現場要求定做特殊的結構尺寸的閥門。閥門的法蘭焊接坡口等尺寸連接按照各種標準的想關要求。
