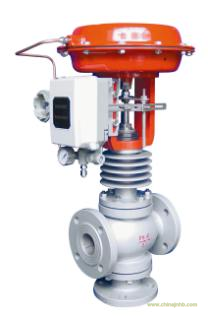

ZXN(ZJHN) 氣動薄膜直通雙座調節閥
一、氣動薄膜直通雙座調節閥 概述
|
| ZXN(ZJHN)型新系列氣動薄膜雙座調節閥采用雙導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數加如壓力、流量、溫度、液位保持在給定值。特別適用于允許壓差較大，而允許泄漏量也較大的不是很清潔的介質場合。本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫度由-200℃~+560℃，其范圍內多種檔次。泄漏量標準有II 級或IV級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇 |
|
| 二、氣動薄膜直通雙座調節閥 特點 |
雙導向雙座調節閥，工作時穩定性好。
有兩個閥芯和閥座，采用“四通”閥體，可以方便地由正裝改裝成反裝，氣關閥變氣開閥。
閥體按流體動力學原理設計的等截面低流阻流道，額定流量系數大。
不平衡力小，允許使用壓差較大。
執行機構采用多彈簧結構，高度減小30%。重量減輕30%。
可調范圍大，固有可調比為50%。
ZXNV型波紋管密封型調節閥對移動的閥桿形成了完全密封，堵絕流體外漏。
ZXNJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
■ 可選配附件
定位器（HEP定位器、韓國YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位變送器、手輪機構等
|
|
三、氣動薄膜直通雙座調節閥 主要零件材料
本體材質為碳鋼
|
本體材質為不銹鋼
|
1
|
閥體
|
WCB
|
LCB
|
WC9
|
1
|
閥體
|
CF8
|
CF8M
|
CF3M
|
2
|
閥座
|
304
|
304
|
304
|
2
|
閥座
|
304
|
316
|
316L
|
3
|
閥芯
|
304
|
304
|
304
|
3
|
閥芯
|
304
|
316
|
316L
|
4
|
導向套
|
304
|
304
|
304
|
4
|
導向套
|
304
|
316
|
316L
|
5
|
閥蓋
|
WCB
|
LCB
|
WC9
|
5
|
閥蓋
|
CF8
|
CF8M
|
CF3M
|
6
|
閥桿
|
304
|
304
|
304
|
6
|
閥桿
|
304
|
316
|
316L
|
7
|
填料
|
PTFE/柔性石墨
|
7
|
填料
|
PTFE/柔性石墨
|
8
|
彈簧
|
65Mn
|
8
|
彈簧
|
65Mn
|
9
|
螺母
|
304
|
304
|
304
|
9
|
螺母
|
304
|
316
|
316L
|
|
|
| 四、氣動薄膜直通雙座調節閥 主要技術參數 |
公稱通徑DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
額定流量系數
（KV）
|
直線
|
12.1
|
19.4
|
30.3
|
48.3
|
75.9
|
121
|
193.6
|
302.5
|
484
|
759
|
等百分比
|
11
|
17.6
|
27.5
|
44
|
69.3
|
110
|
176
|
275
|
440
|
693
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
膜片有效面積Ae（cm2）
|
280
|
400
|
600
|
1000
|
公稱壓力PN（MPa）
|
1.6、4.0、6.4
|
固有流量特性
|
直線、等百分比
|
固有可調比
|
50
|
信號范圍Pr(KPa)
|
20~100、40~200、20~60、60~100、80~240
|
氣源壓力Ps(MPa)
|
0.14~0.4
|
允許泄漏量（l/h）
|
II級（5×10-3×閥額定容量） IV級（10-3×閥額定容量）
|
工作溫度t（℃）
|
常溫型
|
-20~200、-40~250、-60~250
|
散熱型
|
-40~450、-60~450
|
高溫型
|
450~650
|
低溫型
|
-60~-100、-100~-200、-200~-250
|
本產業性能指標貫徹GB/T4213-92標準
允許壓差:
膜片有膠面積Ae(cm2)
|
280
|
|
400
|
|
600
|
|
1000
|
|
信號范圍Pr(KPa)
|
20-100
|
40-200
|
20-100
|
40-200
|
20-100
|
40-200
|
20-100
|
40-200
|
氣源壓力Ps(MPa)
|
0.14
|
0.25
|
0.14
|
0.25
|
0.14
|
0.25
|
0.14
|
0.25
|
需配附件
|
-
|
P
|
-
|
P
|
-
|
P
|
-
|
P
|
公
稱
通
徑
DN
（mm）
及
閥
座
直
徑
d
(mm)
|
25
|
12
|
5.57
|
6.40
|
|
|
|
|
|
|
32
|
15
|
|
|
6.16
|
6.40
|
|
|
|
|
40
|
20
25
|
|
|
5.57
|
6.40
|
|
|
|
|
|
|
6.16
|
6.40
|
|
|
|
|
|
|
4.90
|
6.40
|
|
|
|
|
50
|
25
32
40
|
|
|
6.16
|
6.40
|
|
|
|
|
|
|
4.90
|
6.40
|
|
|
|
|
|
|
3.90
|
6.40
|
|
|
|
|
65
|
32
|
|
|
|
|
4.48
|
6.40
|
|
|
80
|
40
50
65
|
|
|
|
|
3.90
|
6.40
|
|
|
|
|
|
|
4.48
|
6.40
|
|
|
|
|
|
|
3.63
|
6.40
|
|
|
100
|
50
65
70
|
|
|
|
|
4.48
|
6.40
|
|
|
|
|
|
|
3.63
|
6.40
|
|
|
|
|
|
|
2.90
|
6.40
|
|
|
125
|
65
|
|
|
|
|
|
|
3.85
|
6.40
|
150
|
70
100
125
|
|
|
|
|
|
|
2.89
|
6.40
|
|
|
|
|
|
|
3.85
|
6.40
|
|
|
|
|
|
|
3.20
|
6.40
|
200
|
100
125
150
|
|
|
|
|
|
|
3.85
|
6.40
|
|
|
|
|
|
|
3.20
|
6.40
|
|
|
|
|
|
|
1.60
|
4.81
|
*P:閥門定位器
**對于縮容閥體允許壓差，以同口徑全容閥體允許壓差計。
|
|
五、氣動薄膜直通雙座調節閥 主要性能指標
序號
|
項 目
|
標準型調節閥
|
散熱、低溫型調節閥
|
不帶定位器
|
帶定位器
|
不帶定位器
|
帶定位器
|
1
|
基本誤差＜（%）
|
±5
|
±1
|
±15
|
±4
|
2
|
回差＜（%）
|
3
|
1
|
10
|
3
|
3
|
死區＜（%）
|
3
|
0.4
|
8
|
1
|
4
|
始終點偏差
＜（%）
|
氣開
|
始點
|
±2.5
|
±1
|
±6
|
±2.5
|
終點
|
±5
|
±15
|
氣關
|
始點
|
±5
|
±15
|
終點
|
±2.5
|
±6
|
5
|
|
±2.5
|
+2.5
|
+6
|
+2.5
|
|
|
六、氣動薄膜直通雙座調節閥 主要連接標準
|
法蘭標準： 鑄鐵法蘭按JB78-59 鑄鋼法蘭按GB9113-88 、JB/T79.1-94
法蘭密封面型式：PN10、PN16為凸面； PN40 、PN64為凹凸面、閥體為凹面。
結構長度按GB12221-89標準
薄膜執行機構氣信號接口：內螺紋M16×1.5
夾套保溫型夾套載熱體接口：對焊φ18×4
*閥體法蘭及法蘭端面距離可以按用戶指定的標準制造.
如：ANSI、JIS、DIN等標準.
◆ZXN(ZJHN)型新系列氣動薄膜雙座調節閥 訂貨須知
ZXN(ZJHN)型新系列氣動薄膜雙座調節閥訂貨時請用戶提供以下資料：
?調節閥名稱、型號
?公稱壓力(MPa)
?公稱通徑(mm)
?額定流量系數(Kv)
?固有流量特性
?介質名稱
?工作溫度及范圍
?整機作用方式
?壓力設定點及調節范圍
?閥體、閥內件及填料材質
?所配附件
?ZXN型新系列氣動薄膜雙座調節閥其它特殊要求
|
|
