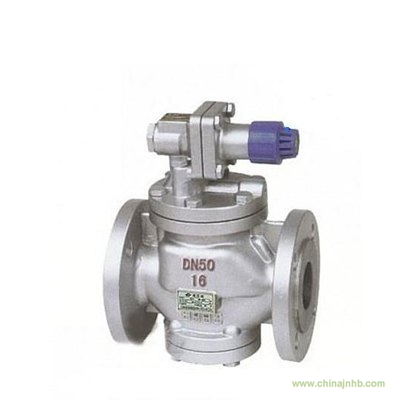

一、高靈敏度減壓閥YG43H的詳細介紹
工奧YG43H高靈敏度蒸汽減壓閥屬于導閥型活塞式減壓閥，為鑄鋼材質閥體。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。廣泛應用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
二、高靈敏度減壓閥YG43H的特點
1、靈敏度高。
2、噪聲小
3、在普通閥門上改進了密封面結構，延長了密封面壽命。延長了閥壽命。
三、高靈敏度減壓閥YG43H主要零部件材質
閥體 閥蓋 底蓋：鑄鋼（根據工作介質壓力、溫度可選不同材質）
閥座 閥瓣： 2Cr13
缸套 活塞： 鋁鐵青銅
膜片： PH15-7Mo
活塞環： 對位聚苯
導閥座 導閥瓣： 2Cr13
主閥彈簧： 50CrVA
導調主彈簧： 50CrVA
調節彈簧： 60Si2Mn
四、1、限制條件
閥體設計條件： PN25
最大工作壓力
（飽和蒸汽）： 19.0bar g
最大設定壓力： 16.0bar g
最大減壓比： 20：1
最大工作溫度： 300℃
2、口徑和連接
螺紋連接：3/4"~2"
法蘭連接：DN20~100
BS16/25 GB16/25 DIN16/25
JIS10/16 ANSI 150
3、壓力控制范圍
1.0~3.0bar g
2.0~8.0bar g
7.0~16.0bar g
五、高靈敏度減壓閥YG43H的主要外形尺寸
|
DN
|
L
|
H
|
H1
|
|
20
|
140
|
65
|
160
|
|
25
|
150
|
70
|
170
|
|
32
|
180
|
75
|
185
|
|
40
|
180
|
80
|
185
|
|
50
|
200
|
90
|
190
|
|
65
|
230
|
100
|
210
|
|
80
|
260
|
120
|
230
|
|
100
|
320
|
135
|
245
|
