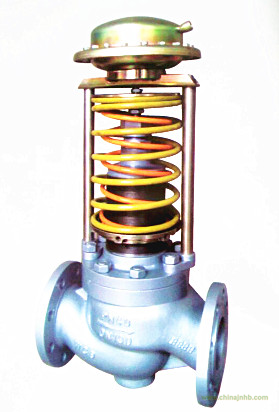

一、 YDRV4直接作用式減壓閥的詳細介紹
YDRV4-B直接作用式減壓閥為鑄鋼閥門，波紋管密封，標準型號為EPDM膜片，適用于蒸汽、水和壓縮空氣系統，YDRV4-B也可提供丁晴橡膠材質膜片應用于油系統，使用丁晴橡膠軟閥座型（后綴“G”，溫度限制在90℃）以提供緊密關閉。在以上應用中，建議最大調節比：10：1。
二、 YDRV4直接作用式減壓閥的使用特點
1、具有壓力平衡功能，靈敏度高。
2、改善了流線分布，降低了噪聲。
3、 通過組合件，可以進行多項組合控制。
三、YDRV4直接作用式減壓閥的主要參數
1、閥體材質
鑄鋼 GB/T 12229WCB
限制條件 閥體設計條件：PN40
2、最大工作壓力
（飽和蒸汽）： 32.0bar g
最大設定壓力： 20.0bar g
最大減壓比：10：1
3、最大工作溫度
YDRV4-B直接作用式減壓閥：300℃
YDRV4G-B直接作用式減壓閥：90℃
4、口徑和連接
螺紋連接：1/2”-1” BSP NPT
法蘭連接： DNA15-DN25
BS16/25/40 GB 16/25/40 DIN16/25/40 JIS16/25/40 ANSI150/300
5、壓力控制范圍
黃色彈簧0.1-0.6 bar g （DNA20-DN50）
黃色彈簧0.2-1.2 bar g （DNA65-DN100）
藍色彈簧0.8-10.0bar g
橙色彈簧8.0-20.0 bar g
四、YDRV4直接作用式減壓閥的主要外形尺寸
1、控制閥外形尺寸以及重量
|
公稱通徑DN
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
L(MM)
|
194
|
197
|
235
|
267
|
292
|
317
|
368
|
500
|
635
|
|
B(MM)
|
240
|
280
|
320
|
350
|
380
|
420
|
450
|
480
|
510
|
|
大概重量（Kg）
|
19
|
20
|
26
|
30
|
47
|
55
|
65
|
130
|
175
|
2、DA3/DA4執行器技術參數
|
有效面積
|
32
|
80
|
250
|
630
|
32
|
80
|
250
|
630
|
|
壓力設定范圍（MPa）
|
DA3
|
DA4
|
|
0.8-1.6
|
0.1-0.6
|
0.015-0.15
|
0.005-0.035
|
1.0-1.6
|
0.1-0.5
|
0.015-0.12
|
0.005-0.035
|
|
0.3-1.2
|
0.05-0.3
|
0.01-0.07
|
0.3-1.1
|
0.05-0.25
|
0.01-0.06
|
|
保證閥正常工作最小壓差Pmin(MPa)
|
≥0.05
|
≥0.04
|
≥0.01
|
≥0.005
|
≥0.05
|
≥0.04
|
≥0.01
|
≥0.005
|
|
允許上、下膜室之間最大壓差（MPa）
|
2.0
|
1.25
|
0.4
|
0.15
|
2.0
|
1.25
|
0.4
|
0.15
|
|
材質
|
膜蓋：鋼板鍍鋅
|
|
膜片：EPDM或FKM夾纖維
|
|
控制管線
|
鋼管活鋼管10×1；卡套式接頭R1/4”
|
|
設定值偏差
|
±8％
|
注：EPDM適用于水、蒸汽和氣體介質，FKM適用于油、水、蒸汽和氣體介質，訂貨時應注明介質種類。
可根據不同的壓力設定范圍而選配合適的執行器與控制閥組成調節閥。
3、DA3/DA4執行器尺寸以及重量
|
有效面積（cm2）
|
32
|
80
|
250
|
630
|
|
R(mm)
|
172
|
172
|
263
|
380
|
|
H(mm)
|
DA3
|
150
|
150
|
200
|
320
|
|
DA4
|
150
|
150
|
200
|
320
|
|
大概重量Kg
|
7.5
|
7.5
|
13
|
28
|
訂貨須知：
產品型號、公稱壓力、公稱口徑、法蘭標準、額定流量系數Cv、進出口壓力、工作介質和介質溫度。
