有源電力濾波器（APF)

概述

有源電力濾波器（APF:Active power filter）是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠對不同大小和頻率的諧波進行快速跟蹤補償。APF可以通過采樣負載電流并進行各次諧波和無功的分離，控制并主動輸出電流的大小、頻率和相位，并且快速響應，抵消負載中相應電流，實現了動態跟蹤補償，而且可以既補諧波又補無功和不平衡。

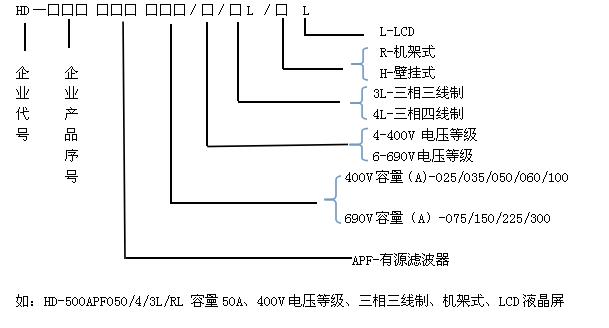

產品型號說明

產品特點
簡單易用、高效
1）智能FFT 算法
首次并網運行時，自動識別和學習系統阻抗，調整內部控制參數，使系統達到最穩定補償狀態。

2）先進的諧振保護技術
負載變化過程中，若出現諧振，APF自判斷并退出系統,同時報警，避免故障。

3）完整的保護功能
完備溫度保護系統，避免外部環境過熱導致的機器故障

自動限流，保證有源濾波器額定輸出
CT檢測告警，阻止CT 反接或者變比選擇錯誤時造成的補償異常

負載短路保護，可承受負載短路的沖擊，在短路消除后重新啟動

4)豐富多彩的LCD屏幕
模塊自帶LCD屏幕,可查看波形圖、柱狀圖、數字圖等。
5)20項信息
集中監控的8 寸大觸摸屏、人機文互界面友好
6）緊湊設計
壁掛和機架式的靈活安裝方式、節約配電房空間
7）擴容自由
25-100A五種容量模塊，任意容量組合并機，單柜容量可達600A，滿足系統不同容量需求
8）安裝維護
機柜與模塊獨立運輸，安裝模塊時無需吊機、叉車等大型設備。故障機更換無需斷電，僅需l 人、5 分鐘即能完成

9）APF 元器件化
可集成于開關柜，并土工器結構及配電設計指引，這將成為APF 未來的方向。
10）濾除諧波效率高
同時濾除2～50次諧波電流，定制化選擇濾除諧波的次數及百分率

11）響應時間快
高開關頻率是快速響應的根本原因，平均20KHZ的IGBT保證了設備高效的跟蹤補償。
12）模塊自身效率高
采用模塊化設計，自身損耗小于3%
13）設計效率高一一獨立風道設計
集成電路板與主要發熱器件分層分布，前者自然冷卻，阻隔灰塵，后者采用智能風冷，無需添加防塵網，免除周期性除塵維護。
14）維護效率
日常檢查簡單，機器免維護。

產品參數
