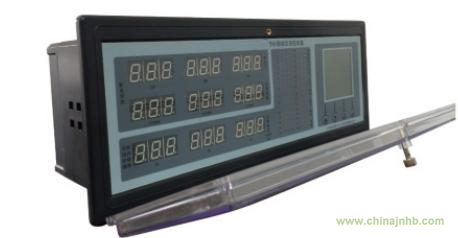

快速式低壓無功補償綜合測控裝置
低壓無功補償綜合測控裝置是我公司研制開發的新技術產品，其采用了一系列國內領先的技術和最新的電子元器件，集無功補償控制器與電網檢測儀器與一體，不但可以與我公司研制開發的無功補償裝置連接，提高用電負載和系統的功率因數，減少設備的無功損耗，穩定電網電壓，提高電網運行質量和負載能力，還集成了實時監測電網中的三相電壓、電流、功率因數、有功、無功、電壓諧波、電流諧波等電網實時運行數據。
主要功能
1、實時測量功能
①三相電壓、三相電流；
②三相有功、三相無功、三相功率因數；
③總有功、總無功、總功率因數；
④三相電壓3～25次諧波、三相電流3～25 次諧波；
⑤ 三相電壓、電流實時波形圖；
⑥ 三相電壓、電流諧波3～25 次柱狀圖；
2、智能組網
通過總線方式可以自動組網，最大可以容納32臺集成式快速諧波抑制無功補償裝置，無需人工干預。
3、參數設置
通過按鍵可以對一些參數值進行設置。
4、自動／手動控制
可以自由切換系統為自動投切方式或者手動控制模式，自動方式下由程序自動執行投切操作，手動方式需要人工控制無功補償裝置進行投切。
5、保護功能
過壓、欠壓、缺相、過諧波閉鎖，開關故障。
6、人機交互
在顯示板上實時顯示各種電測量數據、參數信息和運行工況。
主要技術指標
1、環境條件
環境溫度：一25～55 ℃
相對濕度：40℃. 20～90 %
海拔高度：≦200Om
2、電源條件
電壓：440V （一30 ％～＋20 % )/690V 士20 %
額定電流：5A
電源頻率：50 土1.5HZ
3、測量精度
電壓：0.5級（在80％～120% Un 范圍內）
電流：0.5 級（在20％～200% In 范圍內）
1級（在5％～20%In 范圍內）
無功功率：1級（在Un下， 20％～200 % In范圍內）
有功功率：1級（在Un下，20％～200%In 范圍內）
功率因數：土0.01（在Un下，20％～200 % ln 范圍內）
電流靈敏度：100 mA ，不晃動
4、防護要求
外殼的防護等級不低于GB4208中IP30要求；
電磁兼容:電壓波動和頻率波動干擾、浪涌、電快速瞬變脈沖群、射頻電磁場輻射、靜電放電,滿足EMC4 級防護要求。
5、補償響應
響應時間：電平方式不大于40ms ，總線方式不大于60ms 。
6、控制容量
總線方式：≦32 路
電平方式：≦24 路
