差分型石英晶體振蕩器超聲波清洗機VGT-603FTA

一．被清洗產品差分型石英晶體振蕩器：

差分，顧名思義就是輸出是差分信號的晶振，輸出的差分信號運用2種相位、相互徹底相反的信號，從而除去了共模噪音。

二．差分型石英晶體振蕩器適用范圍：

應用于千兆以太網、網絡交換機、網絡路由器、網絡數字分頻器、光纖交換機、人工智能、5G智能通訊、5G遠程傳輸。

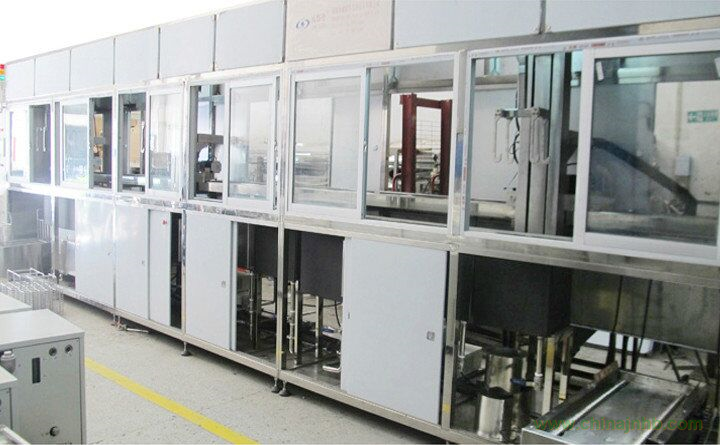

三．威固特VGT-603FTA自動智能式超聲波清洗機：

設備參數：

1. 清洗工件：石英晶體。

2. 清洗工件材質：晶體。

3. 清洗籃載重：額定載重Min2Kg Max5Kg。

4. 設備傳輸：自動智能式機械手傳輸。

5. 清洗節拍：每籃節拍為5-12min（機械手操作與傳送）。

設備要求：

1. 設備附近2米范圍內電源：380V±10%/50Hz三相四線；最大清洗功率為30KW。

2. 設備附近2米范圍內自備市水：3/4"接口，流量300—500L/h。

3. 設備附近2米范圍內自備純水設備：1/2"接口，流量500—1000L/h。

4. 設備附近有排水道2"以上。

設備結構配置：

內槽尺寸：L260×W350×H220（mm）。

超聲波系統-超聲波發生器：

1. 配置第四代超聲波發生器，從根本上保證超聲波的有效轉換率，保證超聲波效果并保證超聲波發生器質量的穩定性。

2. 超聲波發生器內設單片機，內附特有的定時系統，可根據生產需要任意調整清洗時間并形成一對一的設置，定時更具靈活性，保證清洗的一致性。

3. 超聲波強度光電信號顯示。

噴淋系統：

1. 在槽體的左右兩側、前后兩面及頂部各設置兩把噴淋系統，噴淋系統直接作用于工件。

2. 市水或其他水源由管路亦可直接進入噴淋槽儲液箱（可轉換裝置）。

3. 每把噴淋系統上安裝6個不銹鋼噴嘴。

4. 噴淋系統由噴淋管和噴嘴組成。

5. 噴淋為“水幕式”噴淋，效果更好、清洗更徹底。

6. 配有儲液箱系統。

工件提升及橫移機構：

提升機構：由電機帶動鏈條傳送實現工件的提升下降運動。

橫移機構：速度變頻可調。

溫馨提示：

1. 為保證清洗工件及清洗液的潔凈，傳動機構不位于洗凈工件的上部，可避免輸送時金屬膜耗粉、潤滑油等掉落。

2. 后部傳動機構與前部溶劑清洗區域分開，防止后部傳動粉塵進入前部。

拋動機構：

形式：

1. 拋動電機通過偏心輪帶動線性滑塊上下運動，從根本上保證拋動的連續性，減少拋動的摩擦阻力，杜絕因工件過重而損壞拋動系統，從而實現拋動架帶動洗籃在清洗槽內作上下運動。

2. 運行穩定性好，噪聲小。

原理：

清洗過程中工件作均勻地拋動，可以增加工件與液體的摩擦，有利于表面污垢迅速脫落，提高清洗效果。
