品牌：阿爾泰科技
型號：USB8912/8914/8916
1、概述：
USB8912/8914/8916是250MS/s 12/14/16位 2通道同步采樣數字化儀，專為輸入信號高達 100M 的高頻和高動態范圍的信號而設計。與Labview無縫連接，提供圖形化API函數。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 2GB的板載內存。是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。

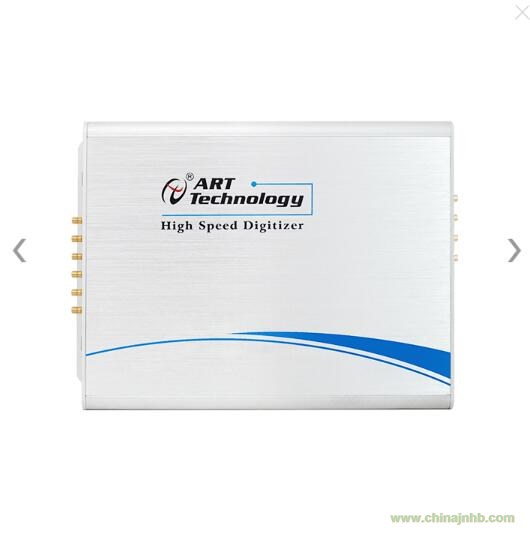

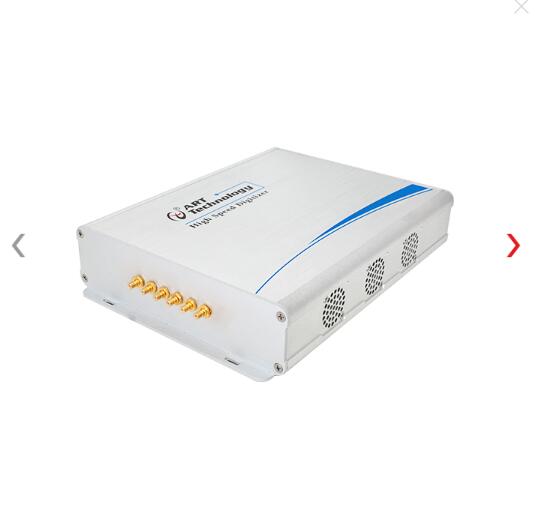

2、產品圖：
|
AD模擬量輸入
|
ADC分辨率
|
12位（Bit）（USB8912）/14位（Bit）（USB8914）、
16位（Bit）（USB8916）
|
|
輸入通道
|
2路單端
|
|
輸入量程
|
±5V、±1V
|
|
采樣率
|
高達250MHz
|
|
采樣方式
|
同步采樣
|
|
存儲器深度
|
板載2GB 內存
|
|
校準方式
|
軟件自動校準
|
|
耦合方式
|
直流耦合、交流耦合
|
|
觸發源
|
軟件觸發、ATR觸發、DTR觸發、Trigger
信號觸發（用于多卡同步）
|
|
ATR輸入源
|
從AI0~AI1的任一通道輸入
|
|
觸發源輸入范圍
|
ATR輸入范圍
|
同AD量程
|
|
DTR輸入范圍
|
標準TTL電平
|
|
輸入阻抗
|
1MΩ、50Ω
|
|
帶寬
|
100MHz
|
|
時鐘源
|
板載時鐘、主卡同步10M時鐘、外部參考10M時鐘、
外時鐘
|
|
外時鐘輸入范圍
|
40MHz~250MHz，幅值為2Vpp~5Vpp
|
