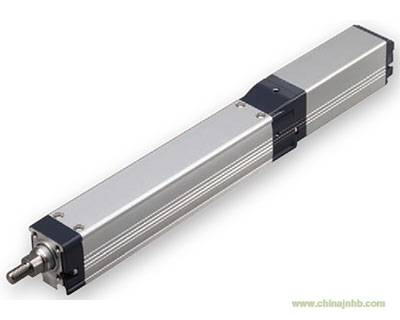

IAI拉桿型電缸RCP4

IAI拉桿型電缸RCP4

IAI拉桿型電缸RCP4

IAI拉桿型電缸RCP4

IAI拉桿型電缸RCP4

RCP4

導軌內置，支持長行程與一定的徑向負荷的承載能力

（1） 驅動軸性能的負載質量雖然是用值來表示的，但會根據加速度發生

變化。

速度詳細內容請參考 1-453 頁的選型參考（RCP4·各速度?加速度的負載

質量表）。

（2）進行推壓動作。

（3） 徑向拉桿的導軌是內置式的。

1 基座上面安裝孔（K）拉桿側的2個孔位無法使用。

2 原點復位時拉桿會一直移動到機械末端（ME），請注意不要與周圍物品產生干涉。

ME：機械末端

SE：行程末端

3 兩面寬的面的朝向隨產品不同有個體差異，和圖紙一致。

4 使用前部機殼安裝驅動軸本體時，不得對本體部分施加外力。

驅動方式 滾珠絲桿　φ8mm　滾軋C10

重復定位精度 ±0.02mm

空轉值 0.1mm以下

拉桿 φ16mm　鋁拉拔管

拉桿不旋轉精度（※1） 0度

拉桿末端允許負荷/允許扭矩 參考右表、參考1-475

拉桿末端伸出距離 100mm以下

適用環境溫度?濕度 0～40℃、 85%RH以下（無結露）

（1）表示無負荷時的拉桿旋轉方向變位角度。
