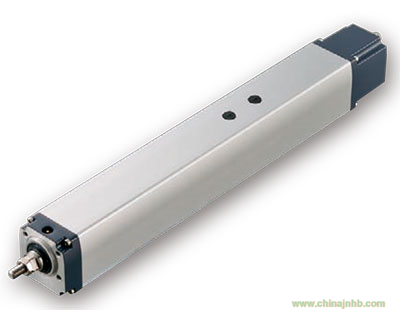

RCP5W

標配免電池絕對型編碼器，實現防護等級IP65/67的徑向拉桿型電缸

（1）負載質量為水平加速度0.3G、垂直加速度0.5G條件下動作時的值。隨加速

度的提升，負載質量會下降。

（2）徑向拉桿型電缸的導軌是內置式的。

（3）高推力規格為垂直動作專用。此外，剎車為標準配備。

（4）因驅動軸本體電纜中繼接頭部分未做防滴處理，請放置在干燥的地方。

驅動方式 滾珠絲桿 10mm　滾軋C10

重復定位精度 ±0.02mm

空轉值 0.1mm以下

拉桿 22mm　不銹鋼管

拉桿不旋轉精度（1） 0度

拉桿末端允許負荷/允許扭矩

拉桿末端伸出距離 100mm以下

保護等級 IP67

適用環境溫度濕度 040℃、 85％RH以下 （無結露）

（1）表示無負荷時的拉桿旋轉方向變位角度。

1 連接馬達編碼器電纜。

2 原點復位時拉桿會一直移動到機械末端（ME），請注意不要與周圍物品產生干涉。

3 兩面寬的面的朝向隨產品不同有個體差異，不完全和圖紙一致。

4 通過前部機殼和法蘭安裝驅動軸本體時，不得對本體部分施加外力。

ME：機械末端　　SE：行程末端
