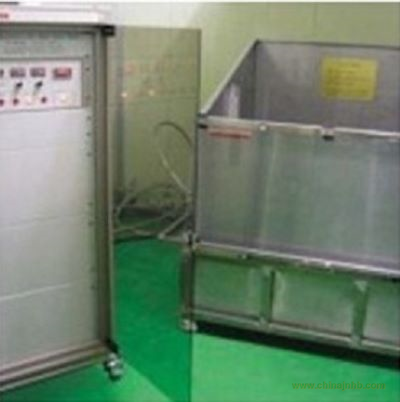

HZ-H38電線電纜耐火及噴淋試驗裝置 電線電纜耐火沖擊及噴淋試驗機 電線電纜耐火沖擊測試儀

產品介紹

電線電纜耐火及噴淋試驗裝置是匯中儀器公司依照BS6387-2013電纜在著火條件下線圈完整性測試等標準設計，本耐火沖擊及噴淋裝置是用來測試電纜中電流標準水平的測試裝置，也可測試電纜的耐火、沖擊、防水狀況。

標準

? BS 6387- 2013電纜在著火條件下線圈完整性測試- 附錄D.3

特點

?熱源為帶丙烷燃燒器噴燈，正面長度為500MM

?標準燃燒器前端寬度為15mm，小孔直徑為1.32mm, 孔中心距離為3.2mm，燃燒孔3排交錯排列

?裝有曬水器，灑水均勻

?裝有校準瓶，可隨時檢查和控制灑水量

?噴水器的壓強范圍是 2.5Kpa~3.5Kpa

?噴水量為0.25?/s/㎡~0.30?/s/㎡

?無需供水系統，箱體底部自帶有水槽，可保持水循環

?儀器上有指示圖以免噴水不當導致火焰熄滅

?含保護電源裝置的蓋子，保護其不短路

?燃燒器可將火源溫度加熱至 650+50°

?電壓供應裝置有3A或者2A保險絲

?有兩種操作模式：控制面板人工控制或者計算機軟件自動控制。，用戶可自行選擇，如果定制IEC 60331-11,12 and BS 6387，用戶可使用Slidas系統，費用會相應降低

詳細參數：

1、控制柜參數：

帶雙流量計和壓力調節。

試驗過程自動控制。

具有智能檢測功能，當試樣在試驗過程出現短路時，自動報警及關掉火源。

顯示：觸摸屏，顯示溫度曲線

時間計時器：0~99小時99分99秒

控制箱體尺寸：650X400X1200（長X寬X高）

負載：試驗電壓0~600V可調；

負載電流范圍：0.1～3A，試驗電流可按標準要求調節，但大于3A則保護；

負載容量應能保證試驗電流接近3A時仍然可以保證試品繼續試驗。也可適用于噴淋試驗和錘擊試驗的負載要求

2、耐火測試裝置要求

燃燒器為噴嘴長610mm,寬15mm，噴嘴上有三排錯開的小孔，孔半徑為1.32 mm孔距為3.2 mm。

安裝電纜的測試梯架緊固在支撐鋼底座上；測試過程中可根據不同電纜尺寸要求調節測試梯兩側的垂直構件（測試架長：1200mm，高：60mm，總重：18±1kg)

金屬環內徑約為：150 mm。

帶測溫裝置（直徑小于2mm的K型熱電偶，距離火焰口75mm）。

燃燒器噴燈的前端距箱體底部不少于200MM,且距離箱壁不少于500MM

依據測試等級，火焰溫度可調：600~1000°（A等級650°，B等級750°，C、D等級950°）

燃燒器的橫軸距離試驗電纜中心40-60MM，燃燒器的縱軸距離試樣電纜縱軸100-120MM

提供標準要求的5個內徑大約為 150 mm金屬環，金屬環距離可以自由調節，方便試品固定托住。

不銹鋼試品托架，承重30kg

3、捶擊試驗裝置

捶擊錐為￠25、長度600的粗圓鋼棒。

捶擊錐以60°的夾角捶擊。

電機驅動棒錘作周期錘擊沖擊動作。

錘擊周期（時間）：10～99S（可設，標準要求30±2S／次）

試驗總時間：0～999S

耐熱復合板作為捶擊試驗臺，尺寸為900X300X9mm，重量約10kg±2kg。安裝在一個有橡膠材墊的金屬架上，長約1m的25X25mm方管。

帶狀燃燒器（與噴淋試驗一樣）。

試驗溫度600~1000°（A等級650°，B等級750°，C、D等級950°）

測溫熱電偶直徑小于￠2mm。

試驗時每相電纜通0.25A的電流。

4、噴淋試驗裝置 （選配）

采用丙烷或天然氣的燃燒器，采用整體式的長400mm的帶狀燃燒器。

燃燒試驗溫度為650±40°。

采用直徑不大于￠2的熱電偶測溫。

噴淋頭供水壓力為250~350Kpa，對試品的噴水量約0.25~0.3L/S.m2。

試品試驗長度約為400mm。
