產品概述：

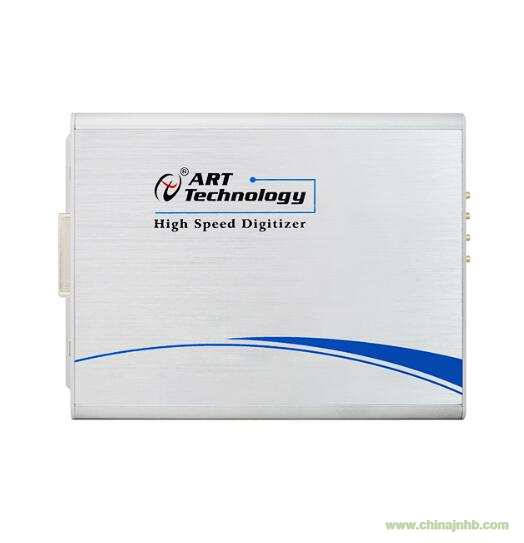

阿爾泰科技高速模擬量同步AD數據采集卡USB2895/2896/2897/2898是一款多通道同步采集卡；2/1Msps，16位，32/16路同步模擬量輸入；8路DIO ；16/4路PFI；4/1路32位多功能計數器。
本板卡主要應用場合：電子產品質量檢測、信號采集、過程控制、伺服控制。
本板卡主要應用場合：電子產品質量檢測、信號采集、過程控制、伺服控制。
|
AD模擬量輸入
|
ADC分辨率
|
16位（Bit）
|
|
輸入通道
|
32路單端/差分同步采集（USB2896/2898）；
16路單端/差分同步采集（USB2895/2897）
|
|
輸入量程
|
±10V、±5V、±2.5V、±1.25V
|
|
采樣率
|
2MS/s（USB2897/2898）；
1MS/s（USB2895/2896）
|
|
采樣模式
|
按需單點采集、連續采集、有限點采集
|
|
存儲器深度
|
64K點FIFO存儲器
|
|
AD觸發源
|
軟件強制觸發、模擬量觸發、外部數字量觸發
|
|
支持多卡同步
|
|
CTR計數器
|
通道數
|
4路32位（USB2896/2898）；
1路32位（USB2895/2897）；
|
|
電氣標準
|
TTL電平
|
|
計數器功能
|
CI：邊沿計數、頻率測量、周期測量、半周期測量、
脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量
|
|
CO：脈沖輸出
|
|
CI/CO采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
2K點FIFO存儲器
|
|
DI/O
|
通道數
|
8路帶緩存、程控I/O方向與狀態
|
|
PFI通道
|
16路靜態數字量輸入輸出、時序信號輸入輸（USB2896/2898）；
4路靜態數字量輸入輸出、時序信號輸入輸出（USB2895/2897）；
|
|
電氣標準
|
TTL電平
|
|
采樣方式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
2K點FIFO
|
|
輸入\出速率
|
10MHz
|
|
輸入阻抗
|
10KΩ
|
|
單通道驅動
能力高達
|
-20mA @Source電流
25mA @Sink 電流
|
