FI-XSM果實生長變化傳感器

   FI-XSM傳感器設計用于監測直徑比較小的果實生長，果實直徑范圍為4–30毫米。

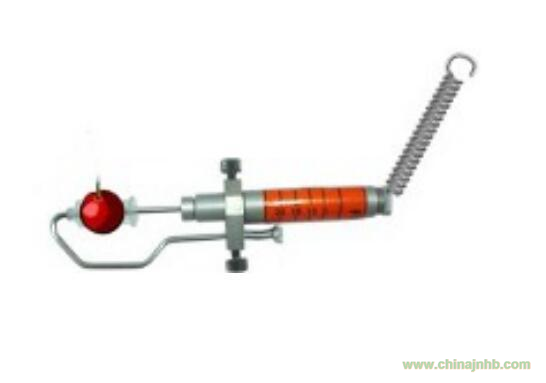

傳感器包含一個LVDT位移變送器，變送器固定在一個特殊夾子上，夾子固定在果實上用于研究。當底座位置被調節為果實直徑尺寸，即3 – 30毫米范圍時，LVDT的沖程為10毫米。

傳感器和信號調節器之間的標準電纜長度為1米，用戶可以指定輸出電纜長度。

 連接FI-XSM果實生長傳感器

該型號沒有輸出電纜，請選用四芯3 – 6毫米外徑電纜。

一個靜止的方管（提供）用于傳感器定位，并固定電纜。首先，通過傳感器體上的刻度尺調整傳感器夾子，使其適合果實的直徑。

1．通過懸掛彈簧，在果實附近懸掛傳感器。

2．松定螺母，從LVDT變送器上移開調節夾子，直至底盤和彈簧負載桿上杯子和果實開始接觸，繼續移動夾子直至指針達到下一個比較接近的刻度，鎖定螺母。

底盤必須和果實表面緊密的接觸，與底盤對應的另外一段是彈簧負載桿。因此，果實就被緊緊的固定在底盤和負載桿的杯子之間。

懸掛彈簧懸掛傳感器，并使其輕微的向后拉起，提供必需的底盤位置，在所有時間內必須緊緊的接觸果實表面。因此，負載桿相對于底盤向前向后移動，反應處果實直徑的變化。

電纜應該被固定。

通過傳感器的總讀數變化，以及刻度尺上的指針變化，真實的果實尺寸可以被評估出來。

 技術指標：


莖稈變化測量范圍：0~10mm

分辨率：0.005mm

溫度響應：< 0.02% /℃

工作環境：0~50℃

電源：10~30V DC

功耗：<1.5W

防護等級：IP64

尺寸：110*40*15mm

標準線纜：4m長，可選擇10m
