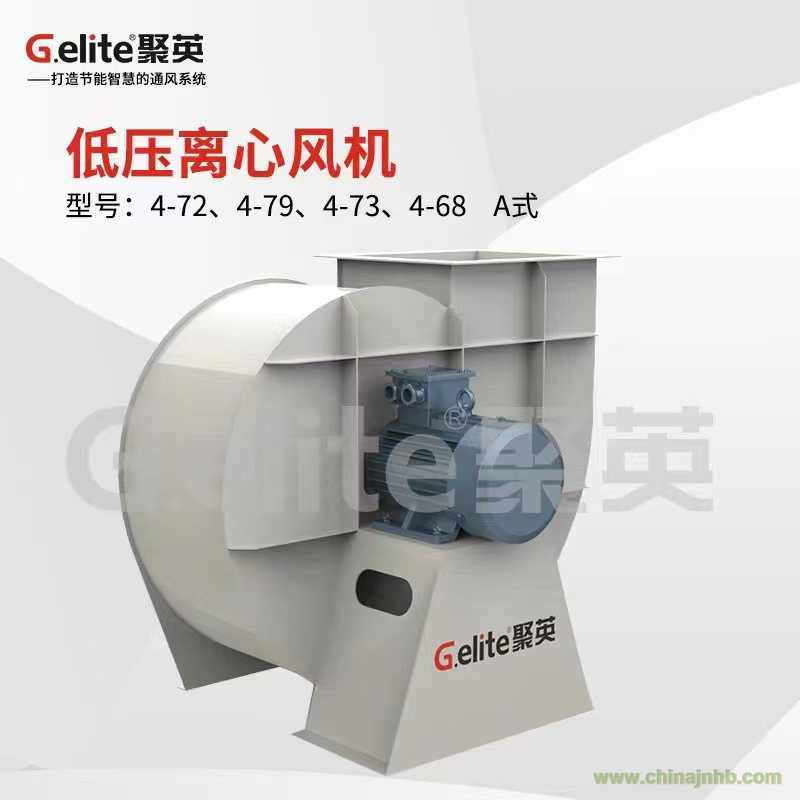

4-68型離心通風機

一、特性及應用

4-68型離心通風機可用作一般工廠及大型建筑物的室內通風換氣。輸送空氣和其他不自燃的。人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不含粘性物質，所含塵土及硬質顆粒物不大于50mg/㎡,氣體溫度不得超過80℃.對有一定濃度的腐蝕性氣體的輸送可以用玻璃鍋材料，制成防離風機。對于輸送易燃易爆的氣體，配用鑄鋁葉輪、防爆電機，可制成防爆風機。

二、型式

4-68型離心通風機可制成右旋和左旋兩種型式。風機的傳動方式為A、B、C、D四種。5#以下采用A式，6. 3#-12. 5#采用C、D式，16#以上采用B式。

三`結構

機號為5#以下的4-68型風機主要有葉輪、機殼、進風口等部分配直聯電機組成，6. 3#以上除具有上述部分外還有傳動部分。

（1) 葉輪：采用后頓翼型葉片、曲線型前盤和平板后盤組成，均用鋼板制造，并經過靜、動平衡校正，空氣性能憂良，效率高，運轉平穩可靠。后傾葉輪使風機性能曲線更平坦，大流不易超載。

（2) 機殼：采用碳鋼焊接制作，可制成兩種不同型式，12. 5#以下制成整體式，16#以上制成兩開式，用螺栓連接。

（3)進風口：制成收斂式流線型整體結構，裝于風機的側面與軸向平行的數面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

（4)傳動組：傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。
