上海百銀線纜專業生產大功率高溫同軸線，RG115及RG114及RG211

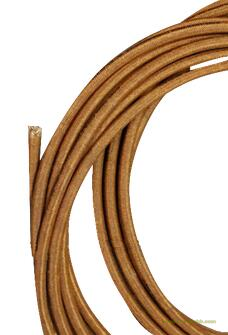

RG115同軸線大功率高溫玻璃纖維編織溫度-55度到200度
1.內導： Silver Plated Copper 2.13mm
2.絕緣： Taped PTFE 6.48mm
3.屏蔽： Silver Plated Copper Wire Double 7.95mm
4.外絕緣： PTFE Tape
5.護套： Fiberglass Braid or FEP 8.74mm
電纜特性
|
Impedance 阻抗
|
|
50 Ohm
|
|
Operating Frequency 工作頻率
|
|
12.4GHz
|
|
Capacitance 電容
|
|
95.1 pF/m
|
|
Velocity of Propagation 傳播速度
|
|
69.5%
|
|
Max. Operating Volatage 最大工作電壓
|
|
5000 VRMS
|
|
Mechanical Cable Characteristic
|
機械電纜特性
|
|
|
Temperature Range 溫度范圍
|
|
-55 ~ +200 ℃
|
|
Min. Bending Radius - Static 最小彎曲半徑-靜態
|
|
-
|
|
Weight 重量
|
|
268 g/m
|
|
RoHS Compliant 符合RoHS
|
|
Yes
|
|
Cable Attenuation & Power
|
|
|
|
Frequency頻率 (GHz)
|
Attenuation衰減（dB/m）
|
Power ( W)
|
|
0.100
|
0.073
|
-
|
|
0.400
|
0.148
|
2600
|
|
1.000
|
0.250
|
1600
|
|
3.000
|
0.483
|
-
|
可為客戶訂制特種電纜。
RG144同軸線大功率高溫玻璃纖維編織溫度-55度到250度
1.內導： Silver Plated Copper Clad Steel Stranded 1.33mm
2.絕緣： Taped PTFE 7.24mm
3.屏蔽： Single Braid of Silver Plated Copper Wire 8.38mm
4.外絕緣： PTFE Tape
5.護套： Fiberglass Braid 10.4mm
|
Impedance 阻抗
|
|
75Ohm
|
|
Operating Frequency 工作頻率
|
|
3GHz
|
|
Capacitance 電容
|
|
64 pF/m
|
|
Velocity of Propagation 傳播速度
|
|
69.5%
|
|
Max. Operating Volatage 最大工作電壓
|
|
5000 VRMS
|
|
Mechanical Cable Characteristic
|
機械電纜特性
|
|
|
Temperature Range 溫度范圍
|
|
-55 ~ +250 ℃
|
|
Min. Bending Radius - Static 最小彎曲半徑-靜態
|
|
棗
|
|
Weight 重量
|
|
208 g/m
|
|
RoHS Compliant 符合RoHS
|
|
Yes
|
|
Cable Attenuation & Power
|
|
|
|
Frequency頻率 (GHz)
|
Attenuation衰減（dB/m）
|
Power ( W)
|
|
0.100
|
0.066
|
棗
|
|
0.400
|
0.138
|
2100
|
|
1.000
|
0.233
|
1000
|
|
3.000
|
0.456
|
棗
|
可為客戶訂制特種電纜。
RG211同軸線大功率高溫玻璃纖維編織溫度-55度到250度
1.內導： Silver Bare Copper 4.88mm
2.絕緣： Taped PTFE 15.75mm
3.屏蔽： Single Braid of Bare Copper Wire 16.7mm
4.外絕緣： PTFE Tape
5.護套： Fiberglass Braid 18.54mm
|
Impedance 阻抗
|
|
50Ohm
|
|
Operating Frequency 工作頻率
|
|
3GHz
|
|
Capacitance 電容
|
|
95.1pF/m
|
|
Velocity of Propagation 傳播速度
|
|
69.5%
|
|
Max. Operating Volatage 最大工作電壓
|
|
7000 VRMS
|
|
Mechanical Cable Characteristic
|
機械電纜特性
|
|
|
Temperature Range 溫度范圍
|
|
-55 ~ +250 ℃
|
|
Min. Bending Radius - Static 最小彎曲半徑-靜態
|
|
棗
|
|
Weight 重量
|
|
767 g/m
|
|
RoHS Compliant 符合RoHS
|
|
Yes
|
|
Cable Attenuation & Power
|
|
|
|
Frequency頻率 (GHz)
|
Attenuation衰減（dB/m）
|
Power ( W)
|
|
0.100
|
0.027
|
26000
|
|
0.400
|
0.063
|
11000
|
|
1.000
|
0.115
|
600
|
|
3.000
|
0.456
|
棗
|
可為客戶訂制特種電纜。
