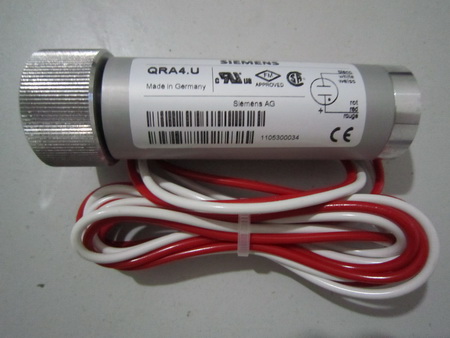

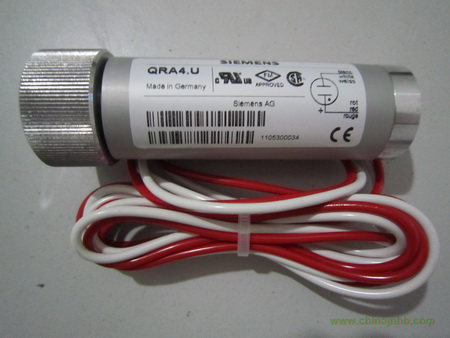

紫外光電眼 QRA4.U探測紫外線，用于探測藍色火焰，即用于探測火焰中的紫外線，可以用于燃氣的火焰安全檢測。
□適用于間歇運行的程序控制器，主要用于燃氣燃燒器的安全檢測，3/4螺紋接口，其樣式與功用與HONEYWELL的火焰檢測器C7027A基本相同。

SIEMENS西門子火焰探測器QRA4.U  QRI2B2.B180B1

主要用于以下應用LEC1燃燒器控制一起火焰保障：

雙燃燒器的檢督：檢督主火焰或火焰探測器由兩個相同或不同的類型的試點和主火焰

檢督的強制通風油/氣燃燒器的操作模式而定：在與不同類型的探測器火焰的檢督，

多火焰檢督：植物的幾種燃燒器的火焰必須單獨由一個或多個探測器，其啟動和檢督，但是，應該或必須進行集中，同時只有一個燃燒器控制檢督

在燃燒器控制的其他類型的組合和選定的電路不會損害燃燒器控制系統的安全功能，也可用于火焰保障

火焰保障也被用來作為手動啟動植物在燃燒的火焰指示單位

SIEMEN西門子火焰探測器QRA10.C  SIEMEN西門子電眼QRA10M.C

SIEMEN西門子火焰檢測器 RAR7  RAR8  RAR9

QRA50M  QRA51M

QRI2A2.B180B  QRI2B2.B180B

QRI2A2.B180B 紅外火焰探測器，連續運行，前向視窗

警告注意事項

為避免人員傷害，財產損失和環境破壞，必須遵守以下警告注意事項！

不要打開、干擾或是修改火焰探測器！

? 所有活動（安裝、裝配和服務工作等）都要由專業人員來完成 ? 在探測器的連接區域內做任何線路的更改之前，要讓設備完全與主電源隔離（所有 兩級斷開）。 ? 給連接終端提供適當的保護，確保不受電擊的危害。  ? 檢查并確認線路正確連接。 ? 鹵素燈、焊接設備、特殊燈具或點火火花可能產生足夠的輻射而導致探測器的 UV 單元點燃。X 射線和伽瑪射線也能引起錯誤的火焰信號。 ? 墜落或撞擊會影響到安全功能。這樣的探測器單元不能運作，即使它們外觀看起來 一點損害也沒有。

安裝注意事項

? 確保遵守相關的國家安全規則

安裝指南

? 控制器單元和其他電纜必須與高壓點火電纜分開安裝

火焰探測器的電子連接

排除干擾，在信號傳輸中避免損耗是很重要的： ? 不要將探測器電纜和其他電纜一起運行 – 線路電容減少火焰信號的級別 – 使用單獨的電纜 ? 觀測探測器電纜的允許長度（參考《技術數據》）

QRI2B2.B180B 紅外火焰探測器，連續運行，側向視窗
