用途
     本裝置適用于煤礦綜采工作面的噴霧降塵。
    主要設備

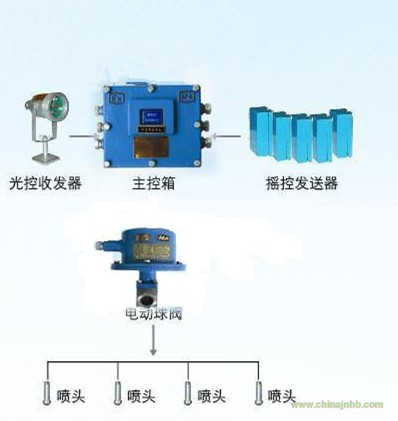

    每3-5個液壓支架安裝該灑水降塵裝置1臺套。每臺套裝置配置主控箱1臺、光控接收傳感器（接收器）1臺、電動球閥1臺。若需要移架噴霧則再配置遙控發射組件5組（若移架、放頂煤需要噴霧則配置遙控發射組件10組）。另外，每個綜采工作面上再配置1臺光控傳感器（發射器）、一臺供電電源箱（主控箱）。
    工作原理
    在采煤機的機頭上安裝1臺光控發射傳感器，當采煤機移動時，通過采煤機上安裝的光控發射傳感器掃描支架上安裝的光控接收傳感器，光控接收器將信號送入主控箱，主控箱控制電動球閥灑水噴霧，經過所設定的延時后噴霧自動停止。產品特點
    噴霧主控箱采用進口單片機智能化程序控制，工作狀態微電腦液晶屏在線顯示；采用紅外線機組自動掃描降塵與無線編碼支架自動降塵兩種無線方式、多點自動控制，實現采煤機組割煤通過、支架移架、放頂煤時多點一體化自動控制噴霧。每種控制方式均有超時保護-噴霧延時設置，且掃描降塵與支架降塵合二為一，按照各自的程序進行控制，互不干擾，控制器界面友好，程序設置和時間參數修改方便。
    該裝置有順風向順控啟動、逆風向單臺啟動功能，以實現對煤塵多次攔截、閉鎖式降塵。
    主要技術參數
    1、主控箱電源額定電壓： 127VAC
    2、電動球閥動作額定電壓： 15VDC
    3、主控箱本安輸出電壓： 12VDC
    4、主控箱本安最大輸出電流： 470mA
    5、主控箱本安輸出最高開路電壓： 12V/310mA ；15V/256mA
    6、傳感器工作額定電壓： 12VDC
    7、傳感器輸出信號： 3V/DC≤高電平≤12VDC；0V/DC≤低電平≤1VDC
    8、裝置主控箱信號輸入： 高電平≥6.0V,低電平≤0.5V
    9、動作控制時間： 5s～1200s可調，誤差±2s
    10、適用水壓： 0.2～7.0MPa
    11、工作方式： 連續
    12、紅外接收/發器有效距離 ≥30m
    13、無線編碼收/發器有效距離 10架
    14、防塵信號控制方式 無線（紅外線掃描+無線編碼）
    15、防塵水幕控制路數 2（采煤，移架、放煤）
