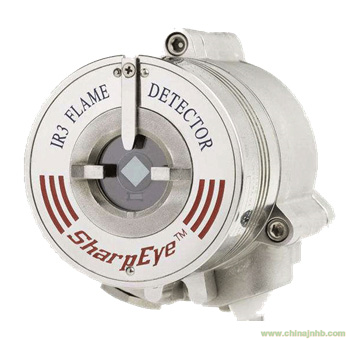

三頻紅外火焰探測器SharpEye 40/40I
SharpEyeTM 40/40I全新的三重紅外（IR3）火焰探測器專利的設計確保對火焰發射頻譜和無火微煙的探測的精準度，能夠在5秒內準確的檢測到215 ft(65m)外的標準火焰。 獨有的設計保證了對苛刻環境條件的適應性，包括了加熱除霧除冰鏡頭。并且，能夠通過HART進行儀器的各項設置調整。 探測器通過了IEC61508認證和SIL2認證。
三頻紅外火焰探測器使用場所：
海上石油平臺
飛機庫
汽車-制造、噴漆房
化學品-生產、儲存和運輸
石油天然氣-勘探、生產、儲存
軍需品-儲存和裝卸
沿海-精煉廠、沖裝站、管道
油漆-制造
石化產品-生產、儲存和運輸
制藥業
發電-泵區、機房、無人職守區
印刷-溶劑處理、壓平、和干燥工藝
油庫-浮動固定頂槽油庫區
倉庫-易燃品的儲存
廢品處理廠-易燃品加工、焚燒和儲存
三頻紅外火焰探測器主要特點：
三重紅外（IR3）波段檢測
敏感度可調（3S,5S,8S,10S）
加熱窗口,防止窗口冷凝結露（可選）
遠距離檢測
高的錯誤報警免疫力
自動或手動校準功能 (BIT)
0-20mA 或3-4線輸出
RS485 Modbus協議
高可靠性，MTBF≥150,000小時
HART或RS485接口編程
5年質保期
FM,CSA,ATEX/IECEx認證
EN54-10,FM3260,DNV Marine
SIL2（TUV）
基本技術參數：
|
光譜量程
|
三紅外吸收光譜
|
|
檢測范圍
1ft2（0.1m2）鍋火
|
正庚烷 215ft（65m）
汽油 215ft（65m）
柴油 150ft（45m）
航空汽油JP5 150ft（45m）
|
煤油 150ft（45m）
95%乙醇 135ft（40m）
甲醇 115ft（35m）
異丙醇135ft（40m）
|
甲烷* 100ft（30m）
液化石油氣100ft*（30m）
聚丙烯球團礦**16ft（5m）
辦公用紙33ft（10m）
|
|
20”（0.5m）高，8”（0.2m）寬 羽火
|
|
反應時間
|
5秒（典型）
|
|
可調延時
|
≤30秒
|
|
靈敏度范圍
|
4感應范圍， 1平方尺 （0.1m2） 正庚烷 鍋火50ft（15m）至215 ft (65m)
|
|
監測范圍
|
垂直95o,水平100o
|
|
自檢功能
|
手動或自動自檢
|
|
溫度范圍
|
工作溫度： －67℉～167℉（－55℃ ～ 75℃）
工作溫度（可選）：－67℉～185℉（－55℃ ～ 85℃）
儲存溫度： －67℉～185℉（－55℃ ～ 85℃）
|
|
濕度
|
95％（100%非冷凝條件下短時暴露）
|
|
加熱鏡頭
|
除霧除冰
|
電子技術參數：
|
工作電壓
|
24VDC（18－32VDC）
|
|
工作電流
|
待機狀態：≤90mA（110mA 帶加熱鏡頭）
報警狀態：≤130mA（160mA帶加熱鏡頭）
|
|
電纜導管
|
2*3/4″-14 NPT管 或 2*M25*1.5mm ISO
|
|
接線
|
12-22AWG（2.5mm2-0.3mm2）
|
|
電路保護
|
符合 MIL-STD-1275B標準
|
|
電磁兼容
|
EMI/RFI EN61326-3和EN61000-6-3
|
|
電氣接口
|
探測器包括12個終端和5個線纜選擇（工廠設置）
|
輸出：
|
繼電輸出
|
報警，故障和兼容性輸出
額定 5A @30 VDC/250VAC
|
|
0－20mA
|
故障（Fault）：
自校失敗：（BIT Fault）
正常（Normall）：
示警（Warning）：
報警（Alarm）：
環路電阻（Resistance loop）：
|
0
2mA
4mA
16mA
20mA
100-600Ω
|
+1mA
±10% ±10%
±5%
±5%
|
|
HART協議
|
可選的HART 協議0-20mA的模擬電流(移頻鍵控)-用于維修
配置的變化和資產管理,可選擇mA輸出線路
|
|
RS-485
|
配置有RS-485標準接口,可用于連接控制器等設備
|
物理屬性：
|
外殼材質
|
電拋光316L不銹鋼
重型銅自由鋁(小于1%),紅色環氧樹脂搪瓷
|
|
裝配
|
電拋光316L不銹鋼
|
|
外形尺寸
|
4" x 4.6" x 6.18" (101.6 x 117 x 157 mm)
|
|
重量
|
不銹鋼（St. St 316L）：6.1lb （2.8 Kg）
鋁(Aluminum)： 2.8lb （1.3 Kg）
山傾斜 ： 2.2lb （1.0 kg）
|
|
適用環境
|
符合MIL-STD-810C標準（濕度、鹽分、霧、振動、機械沖擊、高低溫度環境）
|
|
防護性能
|
IP66、IP67、EN60529、NEMA 250 6P
|
認證：
|
危險區域
|
ATEX and IECEx
|
Ex II 2 GD,
Ex de IIB+H2 T5 (-55oC to + 75oC)
Ex de IIB+H2 T4 (-55oC to + 85oC)
Ex tD A21 IP66/X7 T 95oC
Ex tD A21 IP66/X7 T 105oC
|
|
FM/FMC/CSA
|
Class I Div. 1, Groups B, C & D
Class II/III Div. 1, Groups E, F & G
|
|
防護性能
|
EN54-10 (LPCB)
FM-3260 (FM)
DNV Marine Approval
|
|
可靠性
|
IEC61508 - SIL2 (TUV)
|
