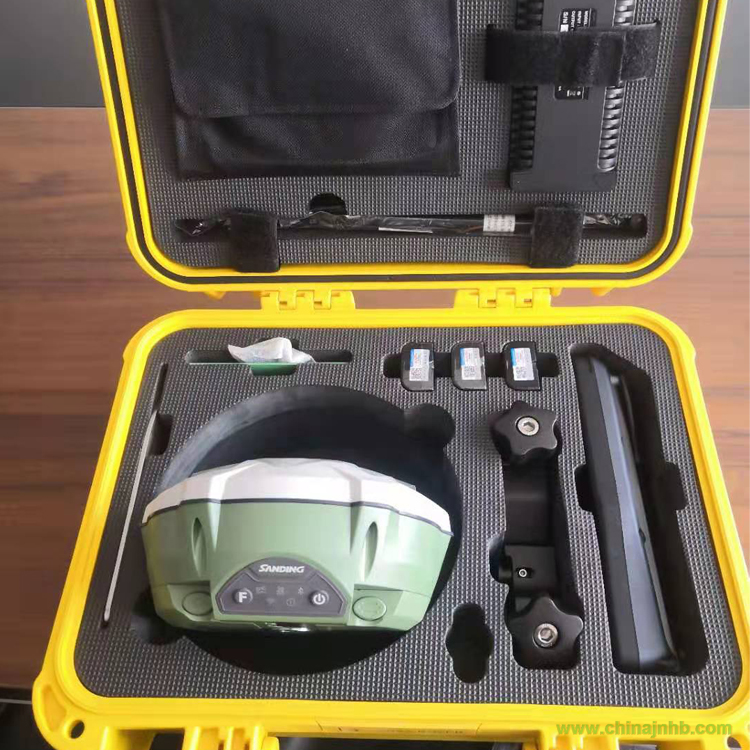

三鼎天逸T3RTK測量儀嵌入式Linux操作系統+南方智能云端,接收機將不再是獨立的硬件設備,而是一個完整的智能系統,借助南方的云端服務平臺,可以對設備遠程注冊升級、遠程服務和遠程診斷,足不出戶便可享受到南方的星級服務。
形態
三鼎天逸T3RTK采用經典的對稱式設計,色彩呈現理性而不失科技的質感。雙按鍵+五指示燈設計,保證產品可操控性
高強度波粒外殼,微波穿透率更高,信號傳播范圍更廣。采用結晶型分子材料,耐磨性更好。
功能
全能數據鏈
※1、全功能電臺
a.收發一體化全功能內置電臺,高中低三檔可調,典型作業距離8km,滿足常規作業所需;
b.三鼎天逸T3RTK支持內置電臺中繼功能,有效延伸作業距離;
c.410-470寬頻頻段,支持TrimTalk450S/,TrimMark3/SOUTH,實現與進口設備的互聯互通。
d.支持自定義頻段,可通過手簿、手機、隨時更改通道頻率,實現精準連接。
2、高速網絡
a.4G全網通模塊,向下兼容3G、2G,適用各種信號區域,更有多種配置可選。全新網絡架構,支持現行主流CORS系統。
b.基于Linux平臺采用PPP撥號技術,自動實時與基站進行心跳交互,保證測量過程中持續在線。
3、藍牙數據鏈
a.雙向傳輸設計,實現主機與手簿的實時互通,接收機可使用手簿網絡接收差分信號。
b.長距離:100米極限連接,信號傳輸穩定,兼容2.1標準,應用便利靈活。
4、WIFI數據鏈
可借助wifi連接網絡,獲取數據,亦可開放wifi熱點,由多種設備接入,進行更加豐富的設置與調整。
更強勁的作業支撐
1、雙電池設計,支持熱插拔
三鼎天逸T3RTK采用雙電池設計,支持熱插拔,無限續航,為基準站模式下的內發射提供強勁保障。
支持快速充電,支持豐富的外接充電配設。
※電池與手簿電池通用,外業工作更靈活
2、NFC觸碰
全新NFC閃觸配對技術,可快速建立通信數據鏈,擺脫傳統繁瑣的連接過程,獲得更順暢的使用體驗。
3、智能語音
一鍵播報主機模式,智能提醒主機狀態。默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語;支持語音自定義
4、電子氣泡
檢查對中桿是否水平時,用戶不必再關注對中桿的物理氣泡,手簿測量軟件上電子氣泡實時精確顯示對中桿的整平狀態。
5、傾斜測量(選配)
第二代傾斜測量功能,通過簡單搖動對中桿,軟件即可自動完成解算與校正,實現準確定位。
更智能的使用體驗
1、WeUI
接收機內置管理界面,訪問web UI,可實時查看或更改主機狀態、主機配置、衛星信息、數據記錄、數據傳輸、電臺設置、固件升級、用戶管理、用戶幫助等信息。
2、短信通
主機支持短信功能設置,設置完成后可通過移動站手簿給基準站主機發短信,遠程設置基站、電臺協議等。
3、云服務
優秀的云服務管理平臺,可遠程管理、配置設備,支持查看進度、管理作業、備份數據、實時共享、在線升級、在線注冊等多種使用功能,為用戶提供專家式一對一遠程服務。
三鼎天逸T3RTK測量儀技術參數
配置
|
詳細指標
|
測量性能
|
信號跟蹤
|
通道數:965
GPS:Ll, L1C, L2C, L2P, L5
BDS-2:Bll, B2I, B3I
BDS-3:Bll, B3la BIC, B2a, B2b*
GLONASS:Gl, G2, G3*
Galileo:El, E5a, E5b, E6C,AltB0C*
QZSS:LI, L2C, L5*
SBAS:LI*
IRNSS:L5*
|
GNSS特性
|
定位輸出頻率 1Hz~50Hz
初始化時間 小于10秒
初始化可靠性 >99.99%
全星座接收技術,能夠支持來自所有現行的和規劃中的GNSS星座信號
高可靠載波跟蹤技術,提高載波精度,提供高質量原始觀測數據
智能動態靈敏度定位技術,適應各種環境變換,適應惡劣、遠距離定位環境
高精度定位處理引擎
|
定位精度
|
碼差分GNSS定位
|
水平:0.25 m + 1 ppm RMS
垂直:0.50 m + 1 ppm RMS
SBAS差分定位精度:典型<5m 3DRMS
|
靜態測量精度
|
±(2.5 mm + 0.5mm/km×d)
(d為被測點間距離,km)
|
RTK測量精度
|
±(8 mm + 1mm/km×d)
(d為被測點間距離,km)
|
操作系統/
用戶交互
|
操作系統
|
Linux
|
按鍵
|
雙鍵操作,方便快捷
|
指示燈
|
五指示燈
|
web交互
|
內置WebUI管理后臺,支持WiFi和USB模式訪問接收機內置Web UI管理頁面,實時監控主機狀態,自由配置主機。
|
語音
|
智能語音技術,智能狀態播報、語音操作提示;
默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語;支持語音自定義
|
二次開發
|
提供二次開發包,開放OpenSIC觀測數據格式以及交互接口定義用于二次開發
|
數據云服務
|
網頁版云服務管理平臺,支持在線注冊等遠程管理、數據交互等服務
|
硬件
|
尺寸
|
175mm*83mm(直徑、高)
|
重量
|
1.06kg(無電池)
|
材質
|
熱塑性聚酯、聚碳酸酯高分子材料
|
溫度
|
工作溫度:–30 °C到+65 °C
存儲溫度:–40 °C到+80 °C
|
濕度
|
抗95%冷凝
|
防護等級
|
防水:1m浸泡,IP67級
防塵:完全防止粉塵進入,IP67級
|
防震
|
抗2米隨桿跌落
|
電氣
|
電源
|
9-28V寬壓直流設計,帶過壓保護
|
電源解決方案
|
雙電池供電,支持熱插拔,電量6800mAh。
|
通訊
|
I/O端口
|
5芯PIN LEMO 外接電源接口+RS232
7芯PIN LEMO 外接USB(OTG)
電臺、網絡天線接口(共用)
SIM卡卡槽
|
無線電調制解調器
|
內置高性能收發一體電臺,低中高(1W、2W、3W)三擋,,典型作業距離8km,工作頻率410-470MHz,可切換電臺中繼模式;外置發射電臺 5W/25W,工作頻率 450-470MHz
通訊協議: TrimTalk450S,TrimMark3, SOUTH,CHC,SATEL,HI-TARGET
|
蜂窩移動
|
基于Linux平臺的智能PPP撥號技術,自動實時撥號、工作過程中持續在線;主機外置網絡天線,配備4G高速網絡通訊模塊(支持移動、聯通、電信),兼容3G/GPRS/EDGE;兼容各種CORS系統接入。
|
藍牙
|
Bluetooth 4.0藍牙標準,支持Android系統手機連接;Bluetooth 2.1 + EDR標準
|
NFC無線通信
|
采用NFC無線通信技術,手簿與主機觸碰即可實現藍牙自動配對(需手簿同樣配備NFC無線通信模塊)
|
外部通信
|
可選配外接GPRS/CDMA雙模通訊模塊,自由切換,適應各種工作環境;
支持外接無線
|
WIFI
|
標準
|
802.11b/g/n標準
|
WIFI熱點
|
具有WIFI熱點功能,任何智能終端均可接入接收機,對接收機功能進行豐富的個性化定制;
工業手簿、智能終端等數據采集器可與接收機之間通過WIFI進行數據傳輸
|
WIFI數據鏈
|
接收機可接入WIFI,通過WIFI進行差分數據播發或接收
|
數據存儲/傳輸
|
數據存儲
|
8G內置固態存儲器,支持32G外接擴展;自動循環存儲(存儲空間不夠時自動刪除最早數據);支持外接USB存儲器進行數據存儲;豐富的采樣間隔,最高支持50Hz的原始觀測數據采集
|
數據傳輸
|
一鍵智能拷貝通過外接USB存儲器直接導出主機靜態數據;即插即用的USB傳輸數據方式;FTP下載、HTTP下載
|
數據格式
|
靜態數據格式:南方STH、Rinex2.01和Rinex3.02等多種格式
差分數據格式:CMR+、CMRx、RTCM 2.1、RTCM 2.3、RTCM 3.0、RTCM 3.1、RTCM 3.2輸入和輸出;GPS輸出數據格式:NMEA 0183、PJK平面坐標、二進制碼、Trimble GSOF;網絡模式支持:VRS、FKP、MAC,支持NTRIP協議
|
慣導系統/傳感器
|
傾斜測量(選配)
|
內置傾斜補償器(選配),根據對中桿傾斜方向和角度自動校正坐標
|
電子氣泡
|
內置感應器,手簿軟件可顯示電子氣泡,實時檢查對中桿整平情況
|
溫度傳感器
|
內置多個溫度傳感器,采用智能變頻溫控技術,實時監控與調節主機溫度
|
搖一搖傾斜測量
|
核心算法,通過搖擺主機,根據對中桿傾斜方向和角度自動校正坐標。
|
