一、概述

粉塵是影響煤礦及其它粉塵作業場所生產安全的重大隱患。ZPFS氣控式風水聯動噴霧降塵裝置，能夠通過連續或間斷性的自動噴霧灑水，作用于煤礦井下采掘工作面、運輸巷道和運輸設備、放炮作業和噴漿作業、綜采液壓支架等所有產生煙霧粉塵的作業場所，降除粉塵、煙霧、凈化空氣，還能吸收一定的有害氣體，降低瓦斯、一氧化碳等有害氣體濃度，改善和治理粉塵作業環境，是有效防止粉塵、煙霧危害的首選設備。

氣控式風水聯動噴霧降塵裝置是一種新型、高效、低能耗、噴霧距離遠的自動噴霧降塵裝置。主要原理是利用專用霧化噴嘴將高速的空氣流和高壓水進行氣水混合霧化，形成比傳統噴霧更細小的水霧，這種水霧是一種可以漂浮移動的薄霧團，這種薄霧團在空中的滯留時間比傳統的噴霧大大增加，增加水霧的降塵面積，對粉塵具有更好的吸附作用，從而達到最佳的降塵效果。主要適用于煤礦大巷、皮帶轉載點、放炮等作業場所。其主要特點是噴霧距離遠、降塵范圍大、水霧滯留時間長、降塵效率高、用水量少，是一種高效節能的高壓遠程自動噴霧降塵裝置。

ZPFS氣控式風水聯動噴霧降塵裝置控制箱（以下簡稱控制箱）采用內置風、水控制閥對裝置用風、水壓力進行調控，對風水比例進行均衡,采用氣控閥（控制箱圖片上的“開關”）控制噴霧裝置的開啟與關閉。控制箱門扇上鑲嵌氣控閥（開關旋鈕）控制噴霧裝置的開啟與關閉,鑲嵌有水壓表、氣壓表，分別顯示調控后的水、氣壓力。

該裝置適應面廣，易操作，并采用自我設計且安裝有水質過濾器的風水噴霧水幕，適應供水、供風壓力范圍廣、不受泥沙和污水影響、供水通徑大、工作穩定可靠，且該裝置不用電，無安全隱患，能夠長期工作而無故障。

裝置的執行標準為：Q/HK001-2012《礦用風水聯動噴霧降塵裝置》。

二、裝置組成

裝置主要由控制箱1臺、風水噴霧水幕1套、截止閥2個（1個控制風，1個控制水）組成。

三、型號命名

   Z    P   F    S

水

風

噴霧

裝置類產品

四、主要技術參數

1、適用水壓：                 0.3～1.0MPa

2、適用氣壓：                 0.3～0.8MPa

3、水霧化顆粒：               5～30μm

4、全塵降塵率：               ≥90%以上

5、噴霧形狀：                 廣角扇形

6、工作噪聲：                 ≤dB(A)

7、工作方式：                 連續

五、適用環境

裝置在下列環境可以正常工作：

1. 環境溫度：0℃～+40℃；

2. 相對濕度：≤95%（+25℃）；

3. 大氣壓： 80KPa ～ 106KPa；

4. 含有瓦斯和煤塵爆炸危險的煤礦井下；

5. 無破壞金屬和絕緣材料的腐蝕性氣體的場所；

6. 無劇烈振動、沖擊的場所，但能承受峰值加速度為500m/s2的振動。

六、產品特點

1.水霧化精細度度高，降塵效果好

氣控式風水聯動噴霧降塵裝置是一種新型、高效、低能耗、噴霧距離遠的自動噴霧降塵裝置。利用專用霧化噴嘴將高速的空氣流和高壓水進行氣水混合霧化，形成比傳統噴霧更細小的水霧，這種水霧是一種可以漂浮移動的薄霧團，這種薄霧團在空中的滯留時間比傳統的噴霧大大增加，增加水霧的降塵面積，對粉塵具有更好的吸附作用，從而達到最佳的降塵效果。

2.氣控閥和水控閥聯動：氣控閥打開的同時，水控制閥氣壓自動打開，使用簡單方便。

3.整套設備在使用過程中的水、氣路連接，全部采用KJ高壓膠管快速連接，能夠方便快速安裝。

4.產品帶有壓力調節閥，可根據現場的水、氣壓情況調節水壓和氣壓，從而不受現場水、氣壓條件的局限，而使設備更有廣泛的適用性。

5.控制箱面板上設置有水壓表、氣壓表，可直觀反映水、氣供給壓力。從而便于調節、控制噴霧狀況。

6.產品帶有微型水質過濾器，能夠?qū)⑺粗械碾s質過濾掉，以避免噴嘴堵塞而影響噴霧降塵。

7.風水噴霧水幕中的噴嘴，可自行拆卸清洗。噴嘴自帶有閥針，可以調節霧化精細度和噴霧距離。并且，噴嘴采用旋流技術設計，霧化精細度可達到微米級，是當今噴嘴產品中的最先進優質的噴嘴。

8.整套產品結構緊湊，占用空間小。

9.整套產品全部機械結構，不用電，無安全隱患。

七、安全使用須知

1、安裝使用本產品，請首先閱讀使用說明書。

2、使用前，請檢查水壓、氣壓范圍與產品要求是否相符。

3、安裝、維修、更換水幕前，請首先關閉氣源、水源。

八、安裝與使用

裝置的安裝和使用比較簡單、方便。用戶只要根據現場供水干管、供氣干管情況安裝控制箱、水幕等即可。具體安裝步驟如下：

1）將水幕固定到需要噴霧降塵的位置。

2）將控制箱用膨脹螺絲固定到巷道壁上，或懸掛在巷道壁上。

3）將水幕、控制箱、手動截止閥、進風主管、進水主管，用KJ10高壓膠管正確連結。

4) 打開2個手動截止閥（1個控制風，1個控制水），調節水壓、氣壓適宜。

5）將控制箱內的水壓調節閥上面的藍色塑料蓋逆時針旋轉卸掉，用6mm內六角扳手調節至水壓表顯示為0.6MPa～1.5 MPa左右(根據現場水壓情況,盡可能水壓高一些)。拔出氣壓調節閥調節旋鈕, 調節至氣壓表顯示為0.8MPa左右（產品出廠前一般都已調節設定）,然后將氣壓調節閥調節旋鈕復位。

6）打開噴霧裝置氣動控制閥。調節氣水噴嘴使噴霧達到理想狀態。

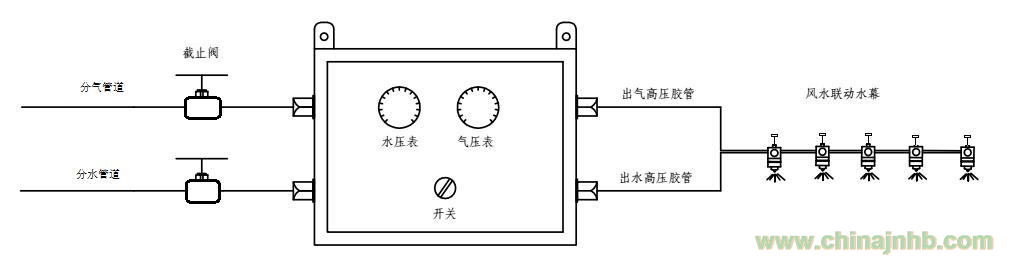

安裝示意圖見下圖：
