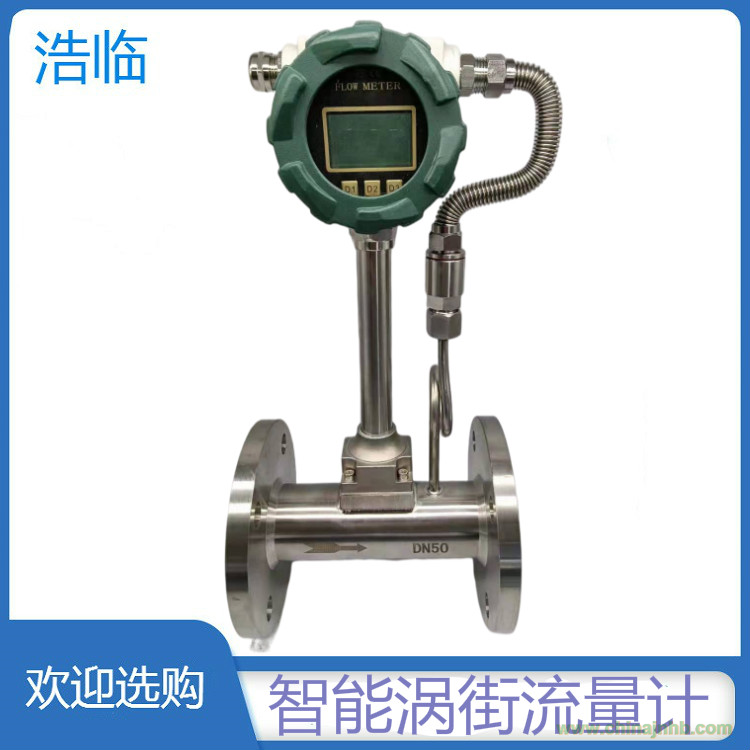

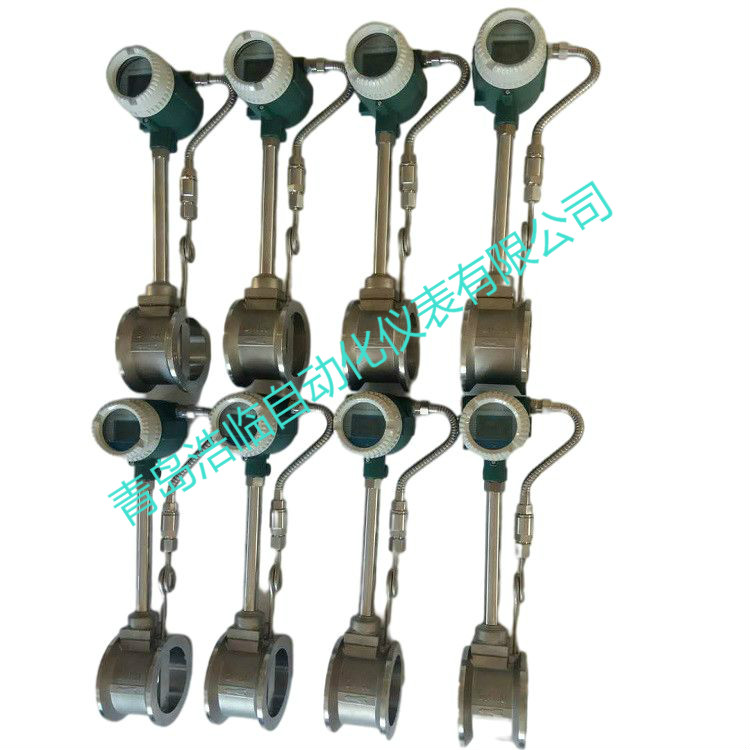

山東浩臨齒輪智能現場顯示型渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。智能渦街流量計的特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此智能渦街流量計可靠性高,維護量小。儀表參數能長期穩定。智能渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。

山東浩臨蒸汽流量計 自動化設計

技術參數：

公稱口徑：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500；

適用范圍：氣體（空氣、氧氣、氮氣、煤氣、天燃氣、化學氣體等）、液體（水、高溫水、油、食品液、化學液等）、蒸汽（飽和蒸汽、過熱蒸汽）；

可測介質溫度：-40℃～280℃，-40℃～350℃；

公稱壓力：≤1.6MPa    ≤2.5MPa    ≤4Mpa；

精度等級：液體0.5級、氣體、蒸汽1.0級；

流速范圍：液體0.6-6 m/s，氣體：5-60m/s,蒸汽：5-70m/s；

測量范圍：見表一、表二；

輸出信號：

電壓脈沖：低電平≤1V，高電平 ≥6V，脈沖寬0.4ms，負載電阻＞150Ω；

標準電流：4-20mA，轉換精度±0.5%滿度值，負載電阻24V-500Ω,現場液晶顯示：瞬時流量5位顯示（m³/h、kg/h、t/h），轉換精度±0.1%；累積流量9位顯示（m³、kg、t），轉換精度±0.1%；

供電電源：

電壓脈沖輸出時：+12VDC，4-20mA輸出時：+24VDC；

現場液晶顯示：3.6V 1號1節鋰電池供電，使用壽命大于2年；

環境溫度：電壓脈沖輸出：-30℃—+65℃；4-20mA輸出：-10℃—+55℃；現場液晶顯示：-25℃—+55℃；

表體材料：1Cr18Ni9Ti（其他材料協議供貨）。
