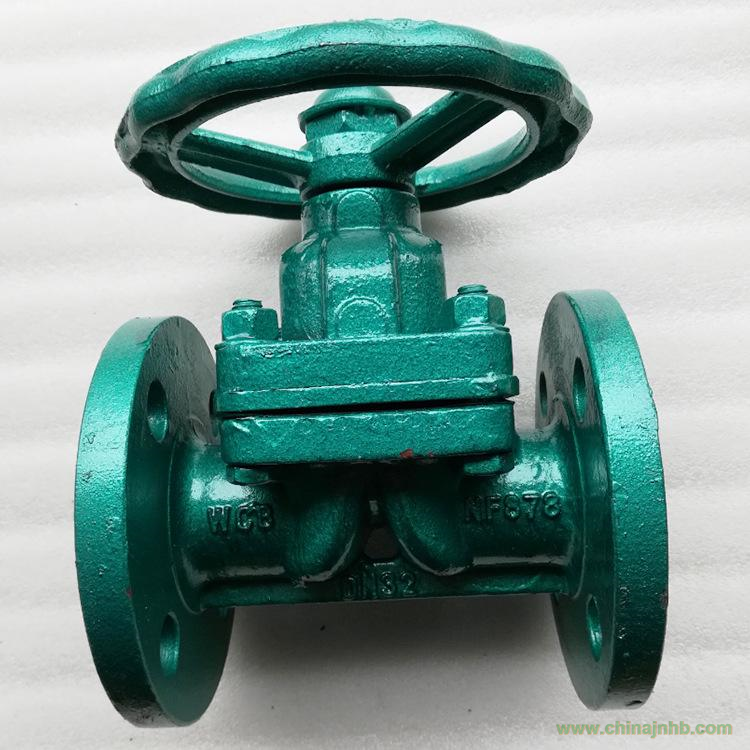

襯氟隔膜閥是一種特殊形式的具有截?cái)喙δ艿拈y門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔隔開以達到截?cái)喙軆?nèi)介質之目的。
基本結構
1、復合隔膜將閥體下部腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿，閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。
2、做為執行元件的膜件由于頻繁的啟閉易產生疲勞斷裂，應視工況，介質特性進行定期更換。
3、塑料的防腐性能及推薦使用溫度見“閥門及管路附件塑料襯里性能表。”
襯氟隔膜閥設計規范
遵循GB/T 12239，BS 5156標準
驅動方式
手動襯氟隔膜閥、氣動襯氟隔膜閥(常開或常閉)、電動襯氟隔膜閥
襯氟隔膜閥主要零部件材料表
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
閥瓣/閥桿
|
25
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里/閥座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
4
|
隔膜
|
FEP(F46)/CR（氯丁橡膠）PFA(可溶F4)/FPDM（乙丙橡膠）
|
|
5
|
支架
|
PTFE(F4)
|
CF8
|
CF8
|
|
6
|
閥桿螺母
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
|
7
|
緊固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
8
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|
9
|
手輪
|
WCB
|
WCB
|
WCB
|
襯氟隔膜閥主要外形和連接尺寸
|
公稱通經
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
PN1.6MPa
|
|
15
|
1/2
|
125
|
80
|
55
|
40
|
2
|
12
|
4-φ12
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
135
|
90
|
65
|
50
|
2
|
14
|
4-φ12
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
145
|
100
|
75
|
60
|
2
|
14
|
4-φ12
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
160
|
120
|
90
|
70
|
2
|
16
|
4-φ14
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
180
|
130
|
100
|
80
|
3
|
16
|
4-φ14
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
210
|
140
|
110
|
90
|
3
|
16
|
4-φ14
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
250
|
160
|
130
|
110
|
3
|
16
|
4-φ14
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
300
|
185
|
150
|
125
|
3
|
18
|
4-φ18
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
|
100
|
4
|
350
|
205
|
170
|
145
|
3
|
18
|
4-φ18
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
|
125
|
5
|
400
|
235
|
200
|
175
|
3
|
20
|
8-φ18
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
|
150
|
6
|
460
|
260
|
225
|
200
|
3
|
20
|
8-φ18
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
|
200
|
8
|
570
|
315
|
280
|
255
|
3
|
22
|
8-φ18
|
335
|
295
|
265
|
3
|
