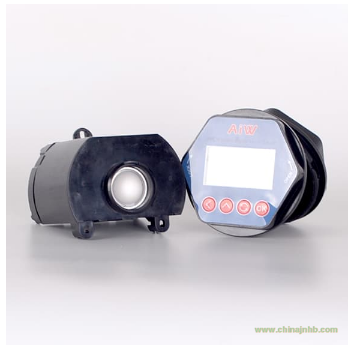

G8 80GHz 雷達電子模塊(OEM/ODM)
80GHz調頻雷達物位計電子單元模塊(簡稱 G8模塊)，外殼尺寸完全兼容與之前的26GHz脈沖雷達模塊，適用于國內絕大部分儀表外殼，天線部分機械結構簡潔(帶吹掃)，加工制造簡單(結構圖紙可免費提供)；顯示屏采用160x80點陣液晶帶背光屏幕。是一款通訊支持HART7協議/藍牙通訊功能的雷達電子模塊。
G8模塊控制電路采用極低功耗設計，動態增益高達135dB和高精準接收回波跟蹤控制技術，能動態識別回波模式進行窗函數自動選配，具備快速測量響應能力和低壓4mA開機啟動功能。模塊電氣符合國際工業儀表電氣標準，通過EMC/CE認證，抗干擾及穩定性好，可接受OEM定制。
應用：80GHz雷達模塊，物位測量，液位測量，ODM/OEM，EMC認證
產品優勢
· 160x80 LCD背光顯示
· 低電壓低電流開機，快速測量響應
· 回波智能跟蹤技術
規格參數
|
發射頻率
|
76.2 to 80.2GHz 動態調頻掃頻帶寬4GHz(可根據客戶地區ISM要求，定制調整范圍)
|
|
量程范圍
|
40M/100M
|
|
近端盲區
|
<8mm
|
|
測量原理
|
調頻連續波雷達
|
|
測量分辨率
|
0.1mm (40M量程) / 0.5mm (100M量程)
|
|
測量精度
|
±3mm (40m量程) / ±5mm (100m量程)
|
|
天線類型
|
PEEK材料 透鏡天線
|
|
天線波束
|
模塊透鏡射頻波束 12° @(1級透鏡天線); 發射增益18.22dB/端口駐波-20dB; 接收增益19.00dB/端口駐波-18dB
|
|
信號輸出
|
4-20mA, HART5(標準配置) /或 HART7
|
|
供電電源
|
16V~36VDC / 二線制
|
|
過程連接
|
N/A
|
|
過程溫度
|
N/A
|
|
環境溫度
|
‐40 ~ 85℃，≤95%RH
|
|
過程壓力
|
N/A
|
|
現場操作
|
PC端軟件(Radar PCManger) / 4按鍵面板配置 / 手機應用程式和微信小程序 (RadarMobileManger) / 罐旁表
|
|
無線通信
|
藍牙 / LoRa / IOT
|
|
通訊協議
|
HART / MODBUS / PROFIBUS (可選)
|
|
故障輸出
|
22mA 或 4mA/20.5mA (可設置)
|
|
現場顯示
|
160x80 點陣式黑白LCD顯示器 / 帶背光顯示 （可選配 128x64 點陣式 LCD / 帶背光)
|
|
模塊殼材料
|
ABS/尼龍材料，軟化溫度>100°
|
|
電纜接口
|
M20x1.5 (?5...9mm)
|
|
防護等級
|
IP67 (電子倉硅膠灌封)
|
|
防爆等級
|
CNEX: Ex ia IIC T6 Ga
|
|
包裝箱尺寸
|
L x W x H 435mm x 275mm x 140mm with 10units
|
|
適用范圍
|
液體、固體、粉料、膏料
|
