測量原理

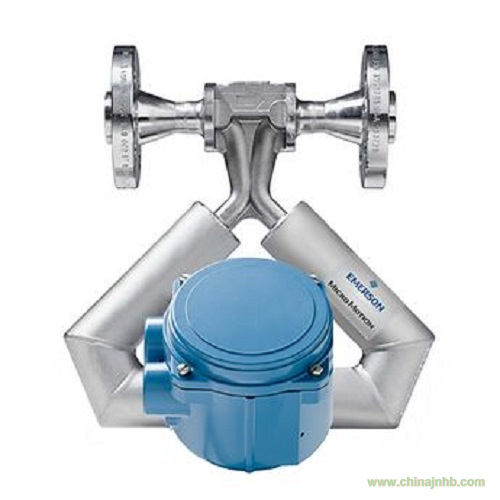

作為科里奧利效應的實際應用，科里奧利質量流量計的工作原理是使得有介質流經的流量管發生振動。盡管振動并非完整的圓形，仍形成了旋轉坐標系統，從而引發科里奧利效應。傳感器檢測并分析流量管頻率、相位差和振幅的變化。具體的檢測方法會因流量計設計不同而不同。這些被觀測到的變化代表了流體的質量流量和密度。

質量流量測量

測量管在力的作用下發生擺動，從而產生正弦波。流量為零時，兩根管道同相地發生振動。有流量時，科里奧利力促使管道發生彎曲，從而引發相偏移。測量正弦波之間的時差，此時差與質量流量成正比。

密度測量

測量管以其固有頻率振動。管道內介質質量的變化將導致管道固有頻率發生相應的變化。通過管道的頻率變化來計算密度。

溫度測量

溫度作為測量變量，可用作輸出量。此外，溫度還可用于在傳感器內部補償溫度變化對楊氏彈性模量的影響。

儀表特性

■ 介質質量流量的測量精度獨立于操作溫度、壓力或組分。然而，傳感器的壓降取決于操作溫度、壓力和介質的組分。

■ 規格與功能隨型號而異，某些型號可能有較少的可用選項。

性能規格

參考操作條件

確定我方儀表性能，需采用/遵循以下條件：

■ 水溫為 20.0 °C 至 25.0 °C，水壓為 1.000 barg 至 2.00 barg

■ 空氣和天然氣的溫度為 20.0 °C 至 25.0 °C，壓力為 34.47 barg 至 99.97 barg

■ 精度基于行業認證標定裝置，符合 ISO 17025/IEC 17025 標準

氣體流量

選擇傳感器用于氣體測量時，傳感器的壓降取決于操作溫度、壓力和介質的組分。因此，當為任何特定氣體應用選擇傳感器時，強烈建議使用在線商城選型工具 Sizing and Selection Tool（在線商城選型工具）對每一臺傳感器進行選型計算

零點穩定性

當流量值接近流量范圍的小限值范圍時，流量計精度開始偏離所聲明的準確度，這時須考慮零點穩定性，如量程比部分所述。

當操作流量的精度開始偏離所聲明的準確度，流量計準確度將取決于公式：準確度= （零點穩定性/ 流量值） x 100%。重復性同樣會受小流量測量的影響。

量程比

下列圖表展示了多種流量條件下測量特性的一個示例。如果流量要求較大量程比（大于 20:1），則零點穩定性值可能會由于受制于流體條件和所用儀表，從而影響性能。

過程壓力等級

傳感器工作壓力表示指定傳感器可達到的過程壓力等級。過程連接類型以及環境溫度和過程介質溫度可能會降低此等級。

所有傳感器均符合歐盟承壓設備指令 2014/68/EU 的要求。

部分傳感器型號也符合該表中的壓力額定值對應的 ASME B31.1 動力管道設計規范。配有 JIS 過程連接的傳感器不符合 ASME B31.1 動力管道規范。
