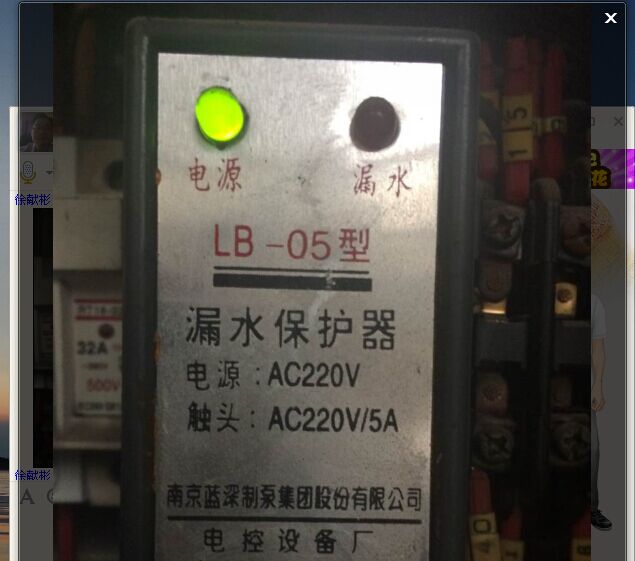

藍深LB-05 AC220V 5A漏水保護器

潛水泵漏水保護繼電器又稱小型綜合保護器是專門用于檢測潛水泵內水靈敏度的電阻及電機溫度信號.傳感器使用電極傳感器,當泵體內出現漏水情況時或溫度不正常時,控制繼電器會發出相應的控制信號,以便工作人員對水泵漏水進行處理.控制器在線路設計上采取了一系列的抗干擾措施,可以在電磁干擾十分嚴重的環境中可靠工作.

功能:

繼電器用于檢測潛水泵內水靈敏度的電阻及繞組溫度信號（ptc或溫度開關）.當檢測到潛水泵內水靈敏度的電阻低于給定值時,繼電器動作;在斷電檢查排除故障重新通電后繼電器繼續恢復工作,當檢測到溫度信號為開點信號或電阻很大時報警,同時繼電器動作.

正常時,故障信號輸出為常閉信號（注意:標配為常閉,常開信號需定制）,當電源斷開或輸入信號故障時,常閉信號變?yōu)槌ｉ_信號.

可以分別顯示報警類型,同時可以手動復位故障.

水靈敏度電阻根據標準設定,用戶有特殊需要可以提前聯系.

本繼電器電路簡單,體積小,重量輕,耗功小,穩定性高,而且采用電子管插入式結構,維修方便.

南京藍深水泵漏水保護器 水泵過熱泄漏保護器 ZJK-9雙探測繼電器科

1.概述

潛水泵漏水保護繼電器又稱小型綜合保護器是專門用于檢測潛水泵內水靈敏度的電阻及電機溫度信號.傳感器使用電極傳感器.當泵體內出現漏水情況時或溫度不正常時,控制器繼電器會發出相應的控制信號,以便工作人員對水泵漏水進行處理.控制器在線路設計上采取了系列的抗干擾措施,可以在電磁干擾十分嚴重的環境中可靠工作.

2.功能說明

保護器用于檢測潛水泵內水靈敏度的電阻及繞組溫度信號（PTC或溫度開關）.當檢測到潛水泵內水靈敏度的電阻低于給定值時,繼電器動作;在斷電檢測排除故障重新通電后保護器恢復工作.當檢測到溫度信號為開點信號或電阻很大時,保護器相對應用指示燈報警,同時故障繼電器動作.

ZJK-9（-NO）型號（默認產品）:正常時,故障信號輸出為常開信號,當電源斷開或輸入信號做故障時,常開信號變常閉信號.

ZJK-9-NC型號:正常時,故障信號輸出為常閉信號,當電源斷開或輸入信號做故障時,常閉信號變常開信號.

面板指示燈可以分別顯示報警類型,復位鍵可以手動復位故障時水靈敏度電阻根據標準設定.用戶有特殊需要可以提前聯系.

3.產品面板說明

過熱/P:繞組過熱指示,正常不亮燈,水泵過熱故障時亮紅燈.

滲漏/S:油室滲漏指示,正常不亮燈,水泵油室滲漏故障時亮紅燈.

復位/R:復位按鍵,當出現故障保護器會鎖定,通過手動按復位鍵復位.

電源/L:電源指示,通電亮綠燈,只要對保護器供電就亮綠燈.

4.技術參數

輸入信號:

滲漏輸入:電阻信號或常開信號,水靈敏電阻≤30KΩ.

過熱輸入:PTC電阻信號或常閉信號.

傳感器供電:DC12V

信號控制:響應速度20mS,回差控制±5%

環境溫度:-20℃~70℃

相對濕度:≤95%RH,不結露,無腐蝕性氣體場所

工作電壓:220V/50HZ

控制器功耗:≤ AC 2w

故障輸出容量:5A/AC220V 5A/30VDC

控制器外形尺寸:48mm*80mm*120mm

安裝方式:DIN35導軌

重量:0.3kg

5.接線端子說明：

1.端子1、2（L N）:

保護器供電220V 50HZ,保護器接通電源 面板“電源/L” 亮綠燈。

2.端子3、4（S-IN）:

水泵滲漏輸入信號,一般接水泵P31 P32信號線.可檢測水泵油室、接線盒、電機腔、濕度的電極或開關量輸出信號,信號正常時,“滲漏/S”指示燈不亮,當電極或開關量信號異常時,“滲漏/S”指示燈亮紅燈.

3.端子5、6（P-IN）:

水泵過熱輸入信號,一般接水泵P11 P12信號線.可檢測水泵繞組、軸承、定子放置的PTC電阻或常閉開關量輸出信號.信號正常時,“過熱/P”指示燈不亮,當信號異常時,"過熱/P"指示燈亮紅燈.

特別說明:當無過熱信號時,用導線短接5 6端子.4.端子7、8（Out）:總故障輸出,容量5A/220VAC 5A/30VDC。

ZJK-9（-NO）無故障時輸出為斷開,故障時變?yōu)殚]合;ZJK-9-NC無故障時輸出為閉合,故障時輸出變?yōu)閿嚅_.

6.外形尺寸圖與安裝(寬*高*長)含安裝底座 48*80*120 (mm)

保護器外形尺寸:48mm*80mm*86mm

安裝底座外形尺寸:48mm*80mm*34mm

保護器安裝方式:采用國際標準DIN35導軌安裝,鑲嵌于控制柜內,用隨機的緊固件鎖定即可.

調試前請仔細檢查控制柜及控制器的配線,確認無誤后,合上控制柜電源,使系統處于運行狀態.

7.售后服務

產品自售出后一個月內包退,三個月內包換,一年內免費維修,終身維修服務.在使用過程中如需技術幫助,公司設立了專業的營銷客服部,免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導,解決用戶在使用過程中遇到的問題.

8故障處理

8.1:無電源指示

檢查1、2號端子是否有220VAC供電.如有供電,保護器損壞.

8.2:過熱/P 指示燈一直亮

端子5、6去除所有接線,短接5、6端子,按復位鍵,如過熱/P 指示燈不亮,保護器正常,檢測線路及水泵過熱傳感器;如過熱/P 指示燈還一直亮,保護器損壞.檢測水泵過熱傳感器,使用萬用表10KΩ檔,測量過熱傳感器.如電阻小于800Ω為正常,如大于3KΩ為水泵有過熱故障或傳感器損壞.（此測量針對使用PTC電阻傳感器與常閉型熱敏開關）

8.3:滲漏/S 指示燈一直亮

去除端子3、4所有接線,按復位鍵,如滲漏/S 指示燈不亮,保護器正常,檢測線路及水泵泄漏傳感器;如滲漏/S 指示燈還一直亮,保護器損壞.檢測水泵泄漏電極傳感器,使用萬用表1MΩ檔,測量泄漏傳感器.如電阻大于50KΩ為正常,如小于30KΩ為水泵有泄漏故障或傳感器損壞.（此測量針對使用水位電極傳感器與常開型浮子開關）

8.4:復位/R 不能復位

去除端子3、4所有接線,短接5、6端子,按復位鍵.如能復位,保護器正常,檢測線路及水泵過熱與泄漏傳感器;如不能復位,保護器損壞.

8.5:無故障顯示有故障輸出

去除端子3、4所有接線,短接5、6端子,按復位鍵.用萬用表蜂鳴檔測量端子7、8,如無故障指示且萬用表無蜂鳴,保護器正常,檢測線路.無故障指示且萬用表一直蜂鳴,保護器故障.

8.6:有故障顯示無故障輸出

去除端子3、4所有接線,短接5、6端子,按復位鍵.用萬用表蜂鳴檔測量端子7、8,如無故障指示且萬用表無蜂鳴,保護器正常,檢測線路.有故障指示,保護器故障.

注意事項

1、安裝漏電保護器

漏電保護器也叫保命器，它的作用從“保命器”這三個字就可以理解。因為潛水泵在水下工作，容易漏電造成電能損失甚至引發觸電事故。如果裝有漏電保護器，只要潛水泵漏電值超過漏電保護器的動作電流值（一般不超過30毫安），漏電保護器就會切斷潛水泵的電源，避免漏電浪費電能，確保安全。

2、電源電壓異常莫開機

農村由于低壓供電線路比較長，線路的末端電壓過低是常有的事。當相電壓低于198伏，線電壓低于342伏時，潛水泵電機轉速下降，當達不到額定轉速的70%時，啟動離心開關會閉合，造成啟動繞組長時間通電而發熱甚至燒壞繞組和電容器。相反，電壓過高引起電機過熱而燒壞繞組。因此，潛水泵在作業中，操作者必須隨時觀察電源電壓值，若低于額定電壓10%以下，高于額定電壓10%以上，應使電機停止運轉，找出原因并排除故障。

3、避免頻繁開關

不要頻繁地開關潛水泵，這是因為電泵停轉時會產生回流，若立即開機，會使電機負載啟動，導致啟動電流過大而燒壞繞組。由于啟動時電流很大，頻繁啟動也會燒壞潛水泵電動機繞組。

4、莫讓潛水電泵長期超負荷工作

為避免潛水電泵長期超負荷工作，不要抽含沙量大的水并隨時觀察電流值是否在銘牌上規定的數值，若發現電流過大，應停機檢查。另外，電泵脫水運行的時間不宜過長，以免使電機過熱而燒毀。

5、電機的旋轉方向要正確

應搞清電機的旋轉方向，有許多類型的潛水泵正轉和反轉時皆可出水，但反轉時出水量小、電流大，其反轉時間長了會損壞電機繞組。

6、電纜線安裝與潛水電泵的絕緣電阻要求

安裝潛水泵時，電纜線要架空，電源線不要太長。潛水泵下水或提出時切勿使電纜受力，以免引起電源線斷裂。潛水泵工作時不要沉入泥中，否則會導致電機散熱不良而燒壞電機繞組。安裝時，電機的絕緣電阻不應低于0.5兆歐。

7、勤查勤看發現問題及時修復

平時要經常檢查電機，如發現下蓋有裂紋、橡膠密封環損壞或失效等，應及時更換或修復，避免水滲入潛水泵
