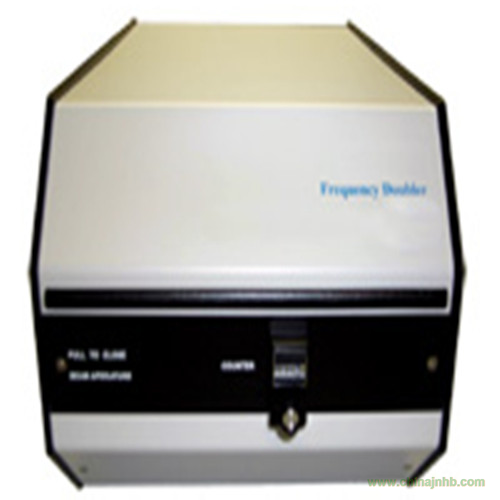

OL-403染料倍頻激光器
OL-403染料倍頻激光器是與OL-4300型氮分子激光器和OL-402高分辨染料激光器結合在一起使用的。β-BBO晶體容許在這個波長范圍連續調諧，沒有更換晶體的不方便。
通過輸入倍頻，OL-403染料倍頻激光器使得激光達到紫外波長。用倍頻器裝備的染料激光器在深紫外區從235到345nm是可調諧的。激光輸出由調節晶體入射角來控制。對于計算機輸出控制，馬達選擇能夠被添加。
氮分子激光器和染料激光器規格
|
|
OB-4300氮分子激光器
|
OB-4300氮分子激光器泵浦OB-401高功率染料激光器
|
OB-4300氮分子激光器泵浦OB-402高分辨染料激光器
|
由OB-4300,OB402泵浦的倍頻激光器
|
|
在5Hz峰功率
|
1.45MW
|
250kW
|
275kW
|
25kW
|
|
在5Hz每個脈沖能量
|
1.45mJ
|
200μJ@500nm
|
220μJ@500nm
|
20μJ
|
|
脈沖寬度
|
1ns
|
800ps
|
|
光譜輸出
|
337.1nm
|
360-990nm
|
360-990nm
|
235-345nm
|
|
光譜寬度
|
0.1nm
|
1-3nm
|
0.04nm
|
|
重復頻率
|
單脈沖到20Hz
|
|
峰-峰能量穩定性
|
+/-2.5%
|
|
出口處光束尺寸
|
3x6 mm
|
1mm
|
1.5mm
|
|
光束發散(1/2角度)
|
3x7 mrad
|
2mrad
|
|
激射工作物質
|
N2氣體
|
熒光染料
|
N/A
|
|
尺寸(英寸)
|
30x20.2x9.2
|
10x20.2x9.2
|
21x20.2x9.2
|
10x20.2x9.2
|
|
尺寸(cm)
|
76.2x51.3x23.4
|
25.4x51.3x23.4
|
53.3x51.3x23.4
|
25.4x51.3x23.4
|
|
重量(kg)
|
38.5kg
|
11.3kg
|
18.1kg
|
11.3kg
|
