一、用途
本儀表與量水堰槽配用使用，主要用來測量污水廠、企事業單位的污水排放口、城市下水道的流量。由于這種儀表采用超聲波穿過空氣，以非接觸的方法測量。因此，在沾污、腐蝕性液體情況下，比其他測量形式的儀表具有更高的可靠性。
本儀表有數據存儲功能。除存儲本儀表流量記錄外，還可以接入其它儀表的（4～20）mA信號。存儲的記錄可以通過儀表上的按鍵查看，或通過RS-232、RS-485短信遠程通訊傳輸。
二、儀表的組成
儀表的組成
本儀表產品主要由儀表、探頭部分組成（關鍵零部件采用：計算機板、顯示板、液晶屏、液位傳感器（探頭）。
注意：超聲波明渠流量計應用中，必須與量水堰槽配合使用。
三、主要技術指標及技術參數
1. 流量范圍：0m3/s～10m3/s （由配用的量水堰槽的種類、規格確定）
2. 累計流量：8位十進制數，累滿8位后自動回零，重計
3. 準確度：±5%
4. 測距范圍：0.4m～2m（從探頭底部起0.4m內是盲區，0.4m～2m內為測距范圍）
5. 測距準確度：±3mm （在1m量程內標定的結果）
6. 液位分辯：1mm
7. 工作環境溫度：-20℃～55℃
8. 儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68
9. 供電電源：
交流供電：（220V±22V） 6W
直流供電：12V-24V 300mA
交流、直流（不大于24V）供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。
四、工作原理
超聲波明渠流量計儀表直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位-流量關系反算出流量。
常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽。
使用超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關系。
量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。
巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系。
直角三角堰和矩形堰也有相應的公式。但是還與按裝的渠道尺寸有關。確定水位-流量關系時，三角堰與渠道寬B、開口角度、上游堰坎高度p有關。
矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。

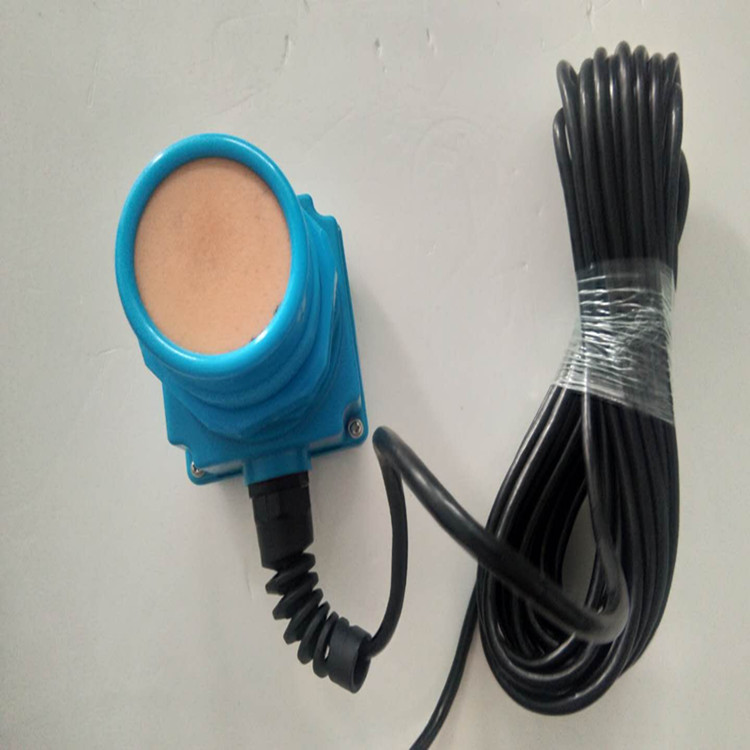

超聲波測液位原理：本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方。探頭對準水面。探頭向水面發射超聲波。
儀表的工作原理：儀表控制探頭發射和接收超聲波。測量聲波傳輸時間測算液位mm。在通過查水位-流量表，把液位轉成流量（單位：升/秒）。

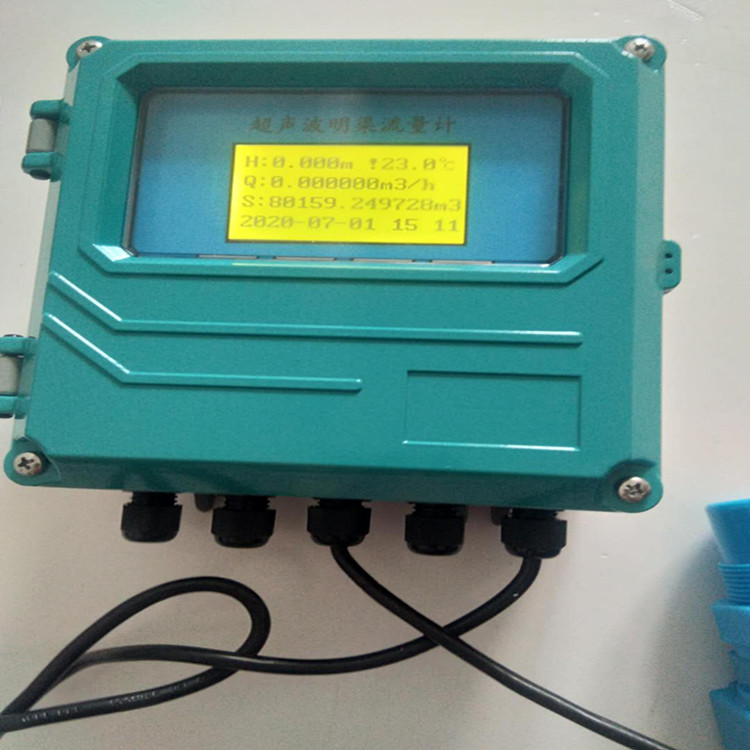

超聲波明渠流量計顯示：儀表顯示液位高度、瞬時流量、儀表把瞬時流量按時間累加，得出累計流量。
儀表輸出有，4～20mA電流模擬量；繼電器的開關量（需訂貨選擇）；RS485的數字信號；
