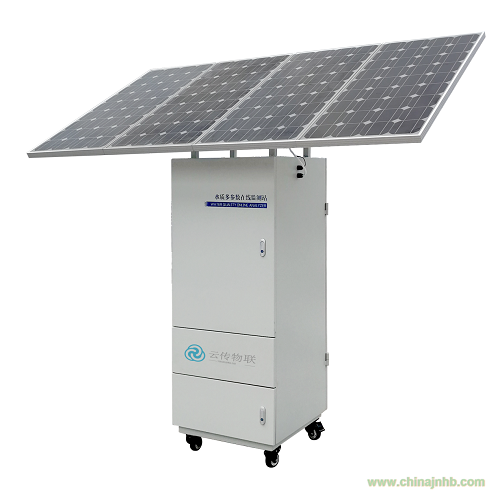

水質網格化五參數在線監測站
水質網格化五參數自動監測站是一款高度集成的自動監測系統，以水質五參數在線監測儀為核心，配套了完善的太陽能供電系統、測量單元、水路單元、清洗單元，實現全天候無人值守的自動監測。具一體化設計、占地面積小、安裝簡單、基本免維護等特點。
監測站由硬件和軟件兩部分組成，硬件主要完成對溫度、PH值、濁度、電導率以及溶解氧這五個參數的檢測，軟件監控平臺主要完成檢測數據的處理、溫度補償、顯示、通信以及存儲等。具有快速、實時、連續檢測、操作簡單、價格便宜、易于批量生產的優點。
● 自動吸水：通過程序控制自動吸水，具取水自我判斷功能。
● 自動排淤：通過程序控制及水箱傾斜設計，實現自動排淤功能。
● 自動溢流：通過固件結構，與自動排淤實現上下同時換水，保證測量時效性。
● 液位偵測：通過液位計實時監控，保證傳輸數據的合理性。
● 自動清洗：通過程序控制定期自動清洗，保證傳感器測量界面清潔。
● 自動存儲：根據需求自定義設定存儲周期，實時保存記錄。
● 供電系統：太陽能板、電池組、控制器、逆變器、太陽能支架/箱體一體化設計。
● 前置漂浮：通過過濾取水，防止底閥漏氣，保證取水正常。
● 成本較低：無需建設站房，即裝即用，維護簡單。
監測站采用感知控制層、傳輸通信層、應用服務層三層架構設計。
（1）感知層主要為地表水水質監測子站建設，包括固定站點、水站儀器儀表集成及系統集成。該層可實現水質監測數據、報警數據、儀器設備狀態數據以及環境動力指標數據的采集，同時還可傳輸視頻監控信息，實現監測站與中心端的聯網接入，以及監測站的反向控制。
（2）傳輸通信層主要建設內容為無線通訊鏈路。
（3）應用服務層對監測點數據進行接收、處理、匯總、統計、分析，該層具備動態實時監測、歷史數據查詢、報警數據查詢、登錄日志及操作日志查詢、時段統計、曲線分析、用戶管理、測點管理、歷史數據導入等多項功能。
六．技術參數
◆ 整機參數：
|
顯示
|
7寸彩色觸摸屏，界面美觀，操作簡單，可同時顯示多個測量參數
|
|
存儲
|
具備數據存儲功能，可設定存儲周期，支持歷史數據查看，導出功能
|
|
供電
|
太陽能光伏板，電池組，太陽能控制器，逆變器
|
|
水路單元
|
可通過程序設定排水、取水，清洗時間，最大吸程8米；同時具備進水判斷、液位判斷功能
|
|
腳輪
|
4個平板萬向輪，承重140kg
|
|
設備輸出
|
1路RS485（Modbus RTU標準協議）輸出，可定時開發其他協議；
2路獨立繼電器，程序設定時間控制輸出；
5路隔離室4-20mA程序設定輸出（選配）
|
|
材質
|
水箱材質為進口透明PVC，水管材質為進口UPVC
|
|
選配
|
箱體：鐵外烤漆/不銹鋼烤漆
|
|
參數選擇
|
PH、電導率、溶解氧、濁度、溫度、COD、氨氮、ORP、葉綠素、藍綠藻、氟化物、氯化物、透明度、硝酸鹽等
|
◆ 五參數水質自動監測儀：
|
|
測量因子
|
同時測量及顯示pH、溶解氧、電導率、濁度、溫度
|
|
顯示界面
|
7" 彩色觸摸屏，中文操作界面，易于操作
|
|
歷史數據
|
具數據存儲、查看、導出功能，可自行設定存儲周期
|
|
校正功能
|
具pH、溶解氧、電導率、濁度、溫度傳感器校正功能
|
|
輸出功能
|
RS485 Modbus RTU標準協議、HJ212國家
協議可選
|
|
密碼保護
|
密碼保護校正數據，防止非專業人員誤動作
|
◆ 數字式pH智能傳感器：
|
|
技術規程
|
參數
|
|
測量原理
|
玻璃電極法
|
|
量程范圍
|
0~14 pH
|
|
精確度
|
±0.1pH
|
|
分辨率
|
0.01pH
|
|
重復性
|
0.01pH
|
|
漂移
|
≤0.05pH
|
|
響應時間
|
≤15S
|
|
MTBF
|
1440H無故障
|
|
輸出信號
|
RS485-MODBUS-RTU 標準協議
|
|
使用壽命
|
雙鹽橋設計，耐介質反滲，電極壽命更長
|
|
功能
|
具校準記錄存儲功能，電極即插即用，無需校準
|
|
防護等級
|
IP68防護等級，及等級證書
|
◆ 數字式電導率智能傳感器：
|
|
技術規程
|
參數
|
|
測量原理
|
四極式電極法
|
|
量程范圍
|
0~200ms/cm 自動切換量程
|
|
精確度
|
±1%
|
|
分辨率
|
0.01/0.1
|
|
重復性誤差
|
≤0.05%
|
|
量程漂移
|
±0.5%
|
|
響應時間
|
≤15S
|
|
MTBF
|
1440H無故障
|
|
輸出信號
|
RS485-MODBUS-RTU 標準協議
|
|
使用壽命
|
四極式測量設計，不怕離子云干擾
|
|
外殼
|
石墨/環氧樹脂材質為測量體，耐污染性更強
|
|
功能
|
具校準記錄存儲功能，電極即插即用，無需校準
|
|
防護等級
|
IP68防護等級，及等級證書
|
◆ 數字式溶解氧智能傳感器：
|
|
技術規程
|
參數
|
|
測量原理
|
熒光法光學技術
|
|
量程范圍
|
0~20mg/L ; 0~200%
|
|
精確度
|
±0.3mg/L
|
|
分辨率
|
0.01
|
|
重復性誤差
|
±0.05mg/L
|
|
量程漂移
|
±0.2mg/L
|
|
響應時間
|
≤60S
|
|
MTBF
|
1440H無故障
|
|
輸出信號
|
RS485-MODBUS-RTU 標準協議
|
|
-------
|
不需要更換電解液，不受物質交叉干擾，測值更精確
|
|
電極光源
|
＞6年
|
|
功能
|
具校準記錄存儲功能，電極即插即用，無需校準
|
|
防護等級
|
IP68防護等級，及等級證書
|
◆ 數字式濁度智能傳感器：
|
|
技術規程
|
參數
|
|
測量原理
|
90 度散射光
|
|
量程范圍
|
0~4000NTU
|
|
精確度
|
±3%
|
|
分辨率
|
0.01/0.1
|
|
重復性誤差
|
±0.5%
|
|
量程漂移
|
±0.5%
|
|
MTBF
|
1440H無故障
|
|
輸出信號
|
RS485-MODBUS-RTU 標準協議
|
|
-------
|
具有自清洗功能，清除光學鏡片上附著物的干擾
|
|
使用壽命
|
長壽命紅外LED 光源，燈源衰減期5 年，壽命10年以上
|
|
功能
|
具校準記錄存儲功能，電極即插即用，無需校準
|
|
防護等級
|
IP68防護等級，及等級證書
|
◆ 數字式溫度智能傳感器：
|
技術規格
|
參數
|
|
測量偏差
|
0.1℃
|
|
防護等級
|
IP68防護等級，及等級證書
|
|
功能優勢
|
具校準記錄存儲功能，電極即插即用，無需校準
溫度內置于pH、電導率、溶解氧傳感器
|
1. 水質五參數自動監測儀
-
五參數水質傳感器
-
云平臺
本系統依靠嵌入式終端控制PH、電導率、溶解氧、濁度、溫度等傳感器，實現可共享的水質監測網絡系統。此系統簡單易用，適用于各種不同的環境布置，對水質監測站的位置要求也更加靈活，建設成本也相對較。
系統通過部署實時數據庫產品，實現區域內各類場所及其附屬設施的智能視頻監控、數據實時
監測、報警與定位等功能，為區域環境的安全運行、應急處置提供先進的管理手段。此外，系統以云計算服務和大數據平臺技術支撐，面向多樣性海量數據進行整合處理與關聯分析，可以更大化數據信息價值，提高業務決策效率。
