智能繼電器模塊是智能照明控制系統組成的執行單元模塊。

是基于總線型的智能照明控制系統，采用模塊化分布式結構，各模塊通過總線進行傳輸與控制，完成對照明燈具以及相關設備的控制。智能照明控制系統一般由執行設備（智能繼電器模塊、智能照明模塊）、輸入設備以及總線設備三部分組成。用弱電控制強電，弱電做為通訊，進而實現多種的控制方式，實現照明的智能化控制。智能繼電器模塊主要用于對照明燈具的控制，每回路可獨立控制3000W燈具的開關，含4路智能繼電器輸出，帶手動控制功能。

型號：

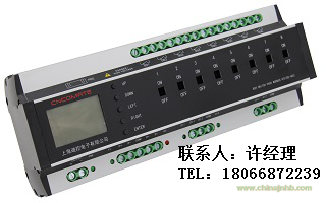

HLC.PRL.1056 6路開關驅動器

技術參數:
工作電壓：24VDC±10%
工作電流：啟動電流：30mA，待機電流：30mA
大工作電流：60mA
工作環境：溫度：0℃ ~45℃，濕度：0~95%
通信接口：CAN 總線，4 位 5.08 插拔端子
負載接口：繼電器輸出，4*2 位 7.62 接線端子，  接線容量：4mm
額定電流：16A( 單路 )，瞬間輸出電流：160A( 單路 )
安裝方式：35mm 標準導軌式安裝

帶負載能力/路：16A

應用領域：

產品廣泛應用于應急照明回路、 景觀照明、 航空照明、 場地照明商廈、學校、公園、體育館、展覽館、工業園區、機場、鐵路、車站、變電站等地的燈光控制、消防聯動、能耗監測和節能管控！

工作原理及操作說明

1、 繼電器開關手動控制

本模塊除接收外部信號進行開關控制外，也可手動控制開關。

通過操作1～12回路繼電器的手動開關，可分別控制1～12回路開、關。

2、 本機設備號

設備ID必須通過“JCT系統控制軟件”設置，設置見軟件說明。

3、 場景

多達128個場景，每個場景由任意回路組合而成

4、 回路開啟和保護延時

回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。

注：開啟延時值范圍為0.0～25.0秒。

回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。

注：保護延時值范圍為00～60分。

5、 重啟后運行場設置（上電恢復場景設置）

如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。

如系統設置為指定的場，本機重啟后，將運行指定的場景。
