固定污染源揮發性有機物vocs在線監測系統

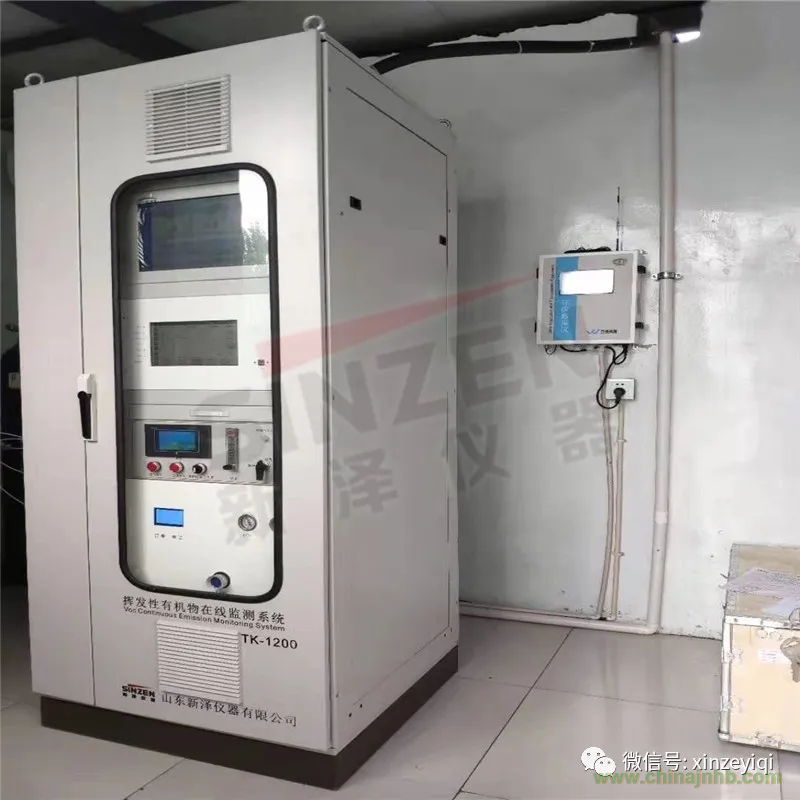

     TK-1200型固定汚染源揮發性有機物（非甲烷總烴、苯系物）在線監測系統，以自主研發的在線氣相色譜儀 （GC-FID）為核心，管路全程伴熱且防bao，安全可靠，適用于各種工業環境，測量結果實時準確，運行成本低， 滿足國家標準和行業標準對揮發性有機物的監測要求。該系統可用于監測固定汚染源廢氣中總烴、甲烷、非甲烷總烴、苯系物、氯苯、yi醛、丙xi醛、甲醇、氯乙烯、丙烯腈等一種或多種化合物。

系統組成
固定污染源NMHC-CEMS由非甲烷總烴監測單元、廢氣參數監測單元、數據采集與處理單元組成，見圖1。系統測量廢氣中非甲烷總烴濃度、廢氣參數(溫度、壓力、流速或流量、濕度等)，對于含氧量參與污染物折算濃度計算的要同時測量含氧量，同時計算廢氣中污染物排放速率和排放量，顯示和打印各種參數、圖表，并通過數據、圖文等方式傳輸至管理部門。

系統原理
    樣氣經過多級過濾除塵且全程高溫伴熱，進入在線氣相色譜儀，采用定量環定量，通過閥切換進入色譜柱， 將不同的目標污染物分離并依次進入氫火焰離子化檢測器（FID）檢測，測定其濃度，并通過數采儀，上傳至相 關部門。

系統參數：

煙氣溫度限制： 0-300（可訂制）

采樣方式：高溫抽取

設備對振動的要求： 無明顯振動

整個系統壓縮空氣要求：0.5Mpa 以上，無油無水

*大耗氣量： 2.2m3/h

平均耗氣量： 0.45m3/h*大氣流量 (L/min)：2

平均氣流量 (L/min)：1.5

尺寸：600 mm×900 mm×2000 mm

伴熱管線溫度：120oC～200oC

探頭伴熱溫度：120oC～200oC

防護等級：機柜 IP65

供電：220VAC±10%，＞5000W

環境溫度： (5~35) ℃

環境濕度：(20%~90%) RH

對外輸出：RS232，RS485

標準氣體： 8L,鋼瓶

重量：約 150kg

1安裝位置
1.1采樣點位于固定污染源排放控制設備的下游和比對監測斷面上游。
1.2不受環境光線和電磁輻射的影響。
1.3 煙道振動幅度盡可能小。
1.4 安裝位置應盡量避開廢氣中水滴和水霧的干擾。
1.5安裝位置不漏風。
1.6在VOCs-CEMS監測斷面下游應預留參比方法采樣孔，采樣孔位置和數目按照GB/T16157的要求確定。污染源參比方法采樣孔內徑應≥80mm,新建或改建污染源參比方法采樣孔內徑應≥90mm。在互不影響測量的前提下，參比方法采樣孔應盡可能靠近固定污染源廢氣揮發性有機污染物排放連續監測系統監測斷面。當煙道為正壓煙道或有毒氣時，應采用帶閘板閥的密封采樣孔。
1.7應優先選擇在垂直管段和煙道負壓區域，確保所采集樣品的代表性。
1.8測定位置應避開煙道彎頭和斷面急劇變化的部位。對于圓形煙道，應設置在距彎頭、閥門、變徑管下游方向≥4倍煙道直徑，以及距上述部件上游方向≥2倍煙道直徑處;對于矩形煙道，應以當量直徑計。
1.9 揮發性有機物以及流速CMS的測量點位離煙道壁距離不小于1米;或位于接近煙道斷面的矩心區。
1.10為了便于流速參比方法的校驗和比對監測，VOCs-CEMS應安裝在煙道內煙氣流速不小于5m/s 的位置;如煙道內廢氣流速不滿足該要求，宜選擇安裝多點測量、線測量或面測量的測量裝置，具體要求參照《關于加快重點行業重點地區的重點排污單位自動監控工作的通知》(環辦環監 (2017) 61號)。
1.11 若一個固定污染源排氣先通過多個煙道或管道后進入該固定污染源的總排氣管時，應將連續監測系統安裝在總排氣管上，但要便于用參比方法校驗連續監測系統;不得只在其中的一個煙道或管道上安裝連續監測系統，并將測定值作為該源的排放結果;但允許在每個煙道或管道上安裝連續監測系統。固定污染源廢氣凈化設備設置有旁路煙道時，應在旁路煙道內安裝VOCs-CEMS或煙溫、流量CMS,其安裝、運行、維護、數據采集、記錄和上傳應符合本技術規定要求。
