爐機側裝煤車除塵器推焦車除塵器設計方案在爐門上方加裝煙氣導流板，導流板延伸到爐柱外側200mm，將煙氣導到車載吸塵罩內。 對兩臺裝煤進行改造，在煤箱前部，與爐柱間的位置加設移動伸縮的活動密封罩，密封罩由液壓油缸驅動。密封罩為L形，煤箱兩邊各設一個，前端貼近爐柱，左右側與煤餅貼近，形成密封罩，減少野風的進入，使從碳化室逸出的煙氣從密封罩內上升進入設在密封罩上部的吸塵管道內。

對兩臺推焦車進行改造，在推焦桿及摘門機構上部設置半密封吸塵罩。吸塵罩為二次捕集形式，在爐門外側正對炭化室設矩形吸風管道，吸風口正對炭化室。從炭化室逸出的70%的煙氣由此吸塵口捕集。在吸塵管道上方設大蓋板，蓋板左右兩側設擋風板，蓋板后側（操作室前部）延蓋板長度設吸塵管道，吸塵管道上延蓋板長設長縫形吸塵口，捕集前端未收集的約30%的煙氣。

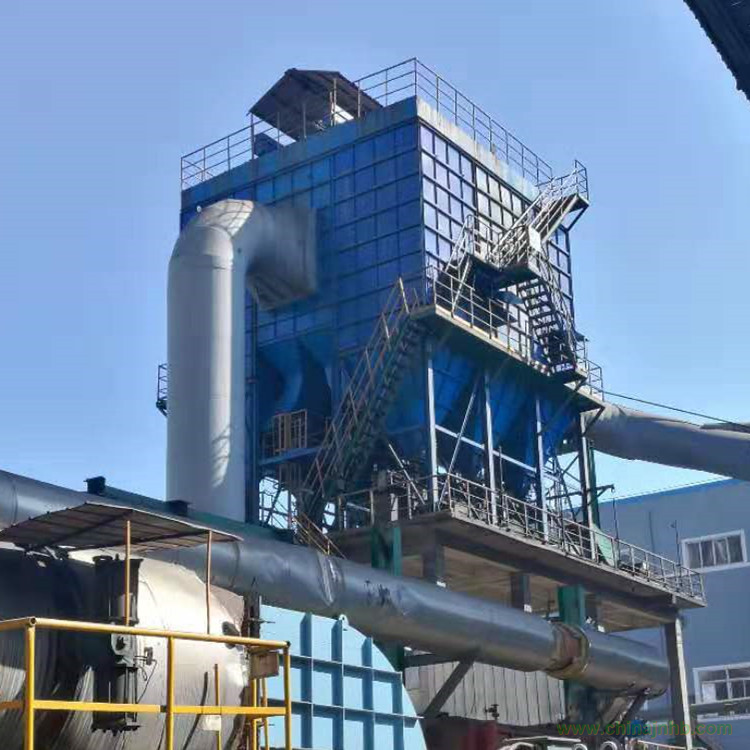

洗煤廠除塵器系列在滑線內側設皮帶槽密封管道，管道上設四臺皮帶導通小車，裝煤車與推焦車各配一臺，車載吸塵罩的吸塵管道與皮帶導通小車連接，實現煙氣的導通。除塵站設置工藝管道、粘附性煙氣吸附裝置、除塵器、平衡閥、預噴涂裝置、卸輸灰裝置、引風機組、煙囪、電氣控制等，風機采用變頻控制。

皮帶提升小車工作原理及流程,裝煤除塵皮帶小車工作原理:

皮帶小車式機側裝煤除塵的原理是在裝煤時產生的煙塵通過集塵車將煙塵收集并通過皮帶提升小車將煙塵送入集塵管道,該管道上部由耐高溫皮帶覆蓋,在風機的吸力作用下,管道內處于負壓狀態,皮帶緊貼集塵管道導軌,使裝煤時的煙塵不能外泄,直接送入地面除塵站進行凈化處理.皮帶小車的機架與裝煤車集塵罩相連,由裝煤車帶動,使整機在皮帶集塵干管上與裝煤車同步走行.消煙皮帶提升小車用于導通除塵器與裝煤車集塵罩,使機側煙塵通過此干管進入地面除塵站進行處理,是移動塵源與固定設備之間的連接通道。

裝煤除塵用皮帶小車工作流程:

移動式皮帶小車是溝通裝煤車集塵罩與集塵干管之間的煙氣通道,使煙氣由裝煤車集塵罩進入皮帶集塵干管,而不使其向外泄漏.當焦?fàn)t裝煤時,裝煤車移動至待裝煤的爐號,與之一起移動的皮帶小車將集塵干管上覆蓋的密封用皮帶提起,使裝煤車的除塵罩與集塵干管導通,裝煤煙塵進入干管.皮帶小車的煙氣入口與裝煤車集塵罩上部的出氣口相連,皮帶小車的煙氣出口在密封槽架的下面,它與皮帶集塵干管相通.皮帶集塵干管的密封皮帶繞在皮帶提升小車上下部的四個滾筒上,將集塵干管上覆蓋的這部分皮帶提起,即打開了煙氣通往干管的通道,使煙氣由入口經密封槽車進入皮帶密封干管.該設備適用溫度>250℃,密封件耐溫>300℃,適用負壓值0.015MPa. 密封材料必須滿足漏氣率的要求.皮帶小車式焦?fàn)t裝煤除塵技術是我公司高新焦?fàn)t消煙除塵技術產品.
